S3D 沟渠Trench放置方式解释

以下内容为Tasks-Civil下Place Trench的Cardinal Point和Placement Method说明

一、顶部点为定位点：顶部点由点击两次的位置决定。

1.1 Define start and end invert elevation：定义底部起始点和终止点标高

1.2 Define start depth and end invert elevation：定义底部起始点深度和终止点标高

1.3 Define start invert elevation and bottom slope：定义底部起始点的标高和底部坡度

1.4 Define start depth and bottom slope：定义底部起始点的深度和底部坡度

1.5 Define start depth (Bottom slope is parallel to top slope) ：定义底部起始点的深度，底部和顶部平行

二、底部点为定位点：底部点由点击两次的位置决定。

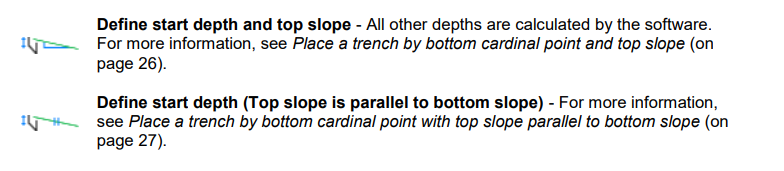

2.1 Define start depth and top slope ：定义顶部起始点深度和顶部坡度

2.2 Define start depth (Top slope is parallel to bottom slope)：定义顶部起始点的深度，底部和顶部平行
