SO法兰的焊缝烦恼

习惯了手动建库以后，上某系统，建库直接四处碰壁。。。这是前提。

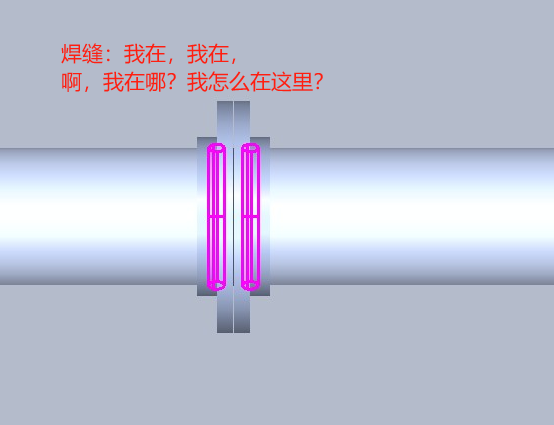

最近某项目上系统建库，导进S3D各种问题。其中一个问题如下：

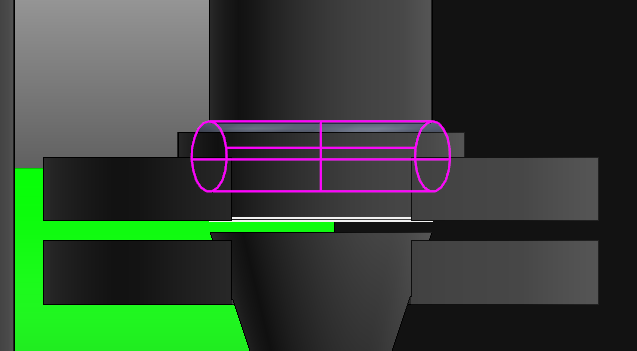

经过一番排查，发现其实是有焊缝，但是比较隐蔽：

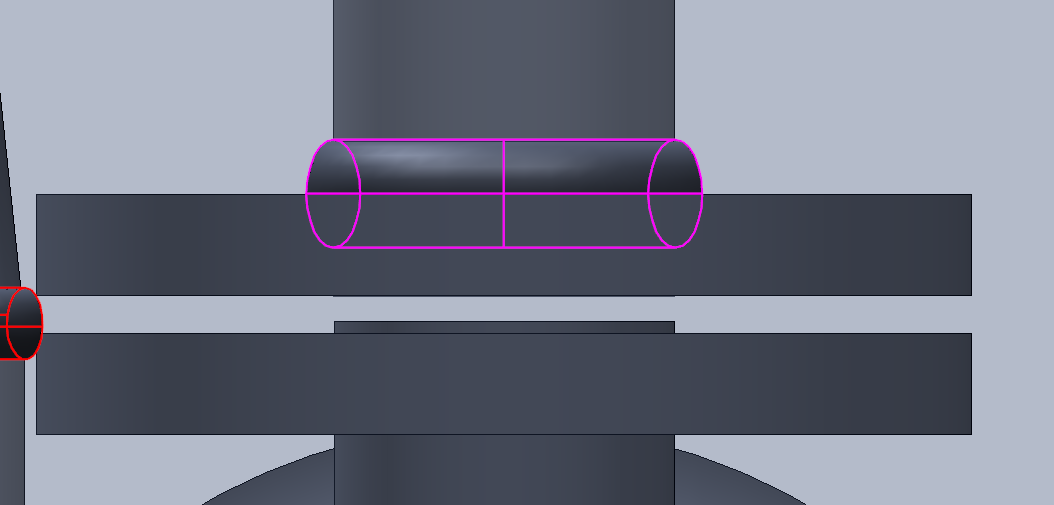

这个是一般SO法兰焊缝的位置：

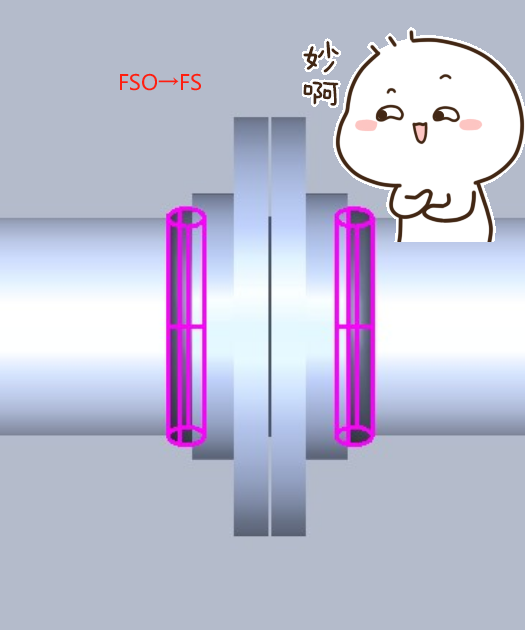

在大佬们群策群力之下，特别是@耳朵 大佬指出，试试将commodity type由FSO改为FS，赶紧试一下，

然而这改变了法兰的类型，不是正确的解决方案，还得分析别的原因。

最终，在@耳朵 大佬的不懈努力下，终于找到了问题所在：通用数据PipingGenericDataFemale里的HubThickness。

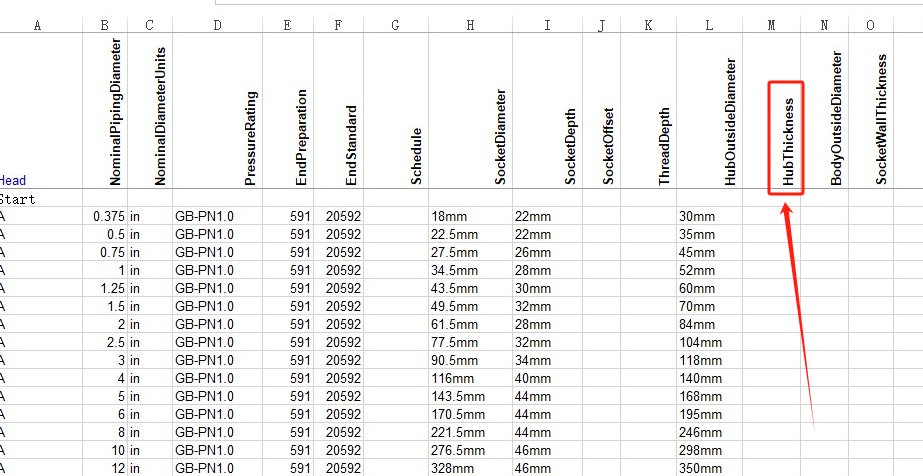

可以看到此时HubThickness这一列为空，接下来看下图：

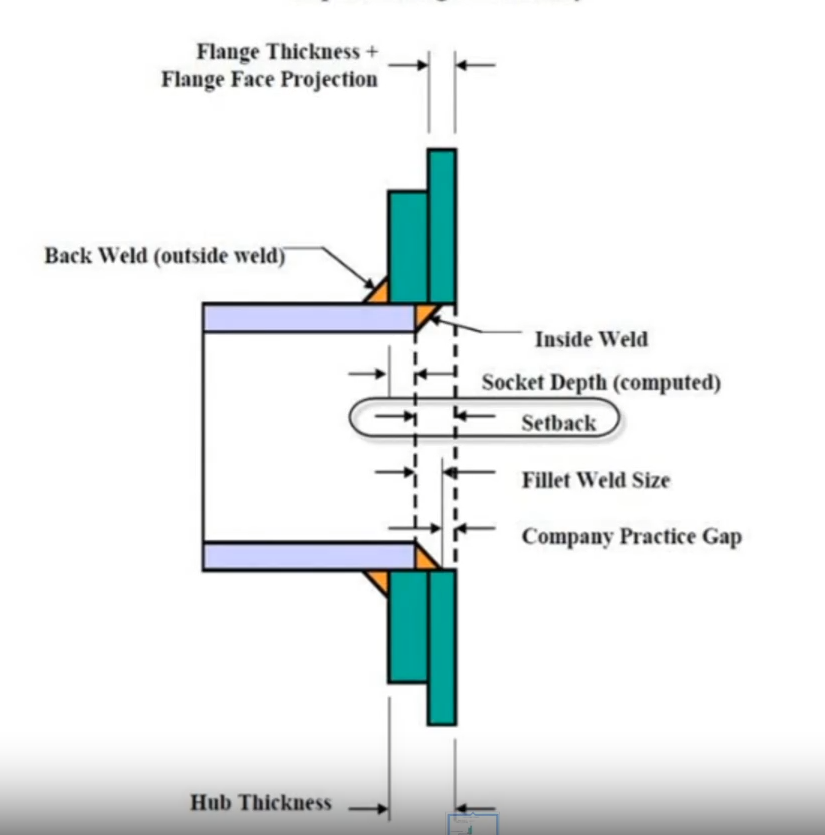

可以看到HubThickness是整个插孔的厚度，而焊缝（图上Back Weld）的位置正好是HubThickness的厚度的位置。

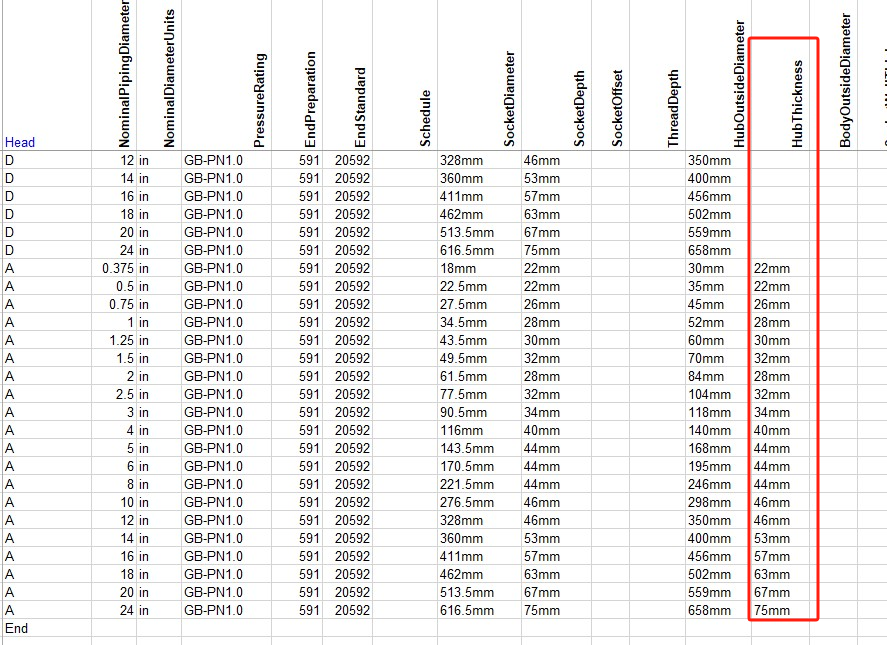

直接试，补上HubThickness的数值，导入

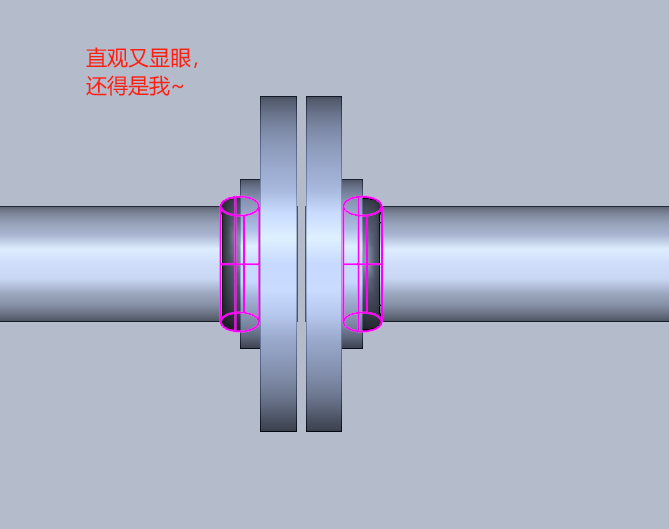

上结果：

最开始排查的时候，我有发现数据与手动建库时的差异(PS.就是数据比手动建库少很多，手动建库端面数据很完整)，为什么我没觉得有问题呢，因为别的项目，同样591端面PipingGenericDataFemale没有填写HubThickness，但是人家正常显示啊：

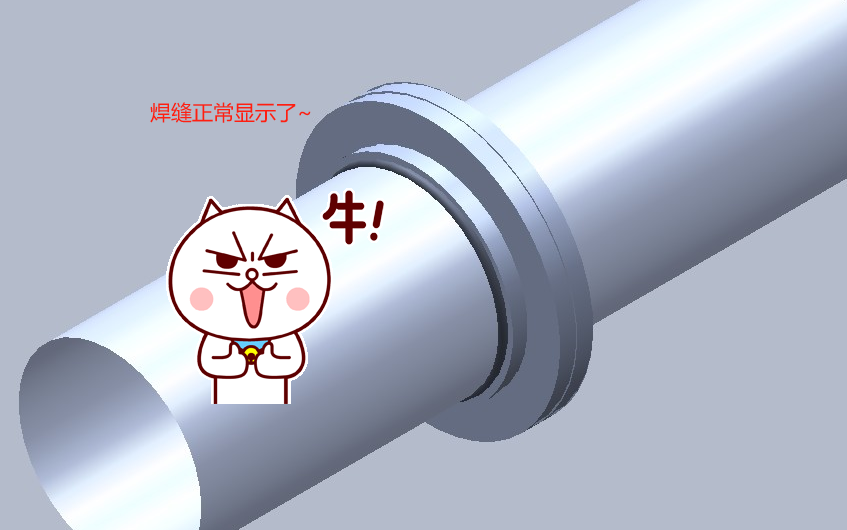

以上是别的不同来源的系统导出的等级，SO法兰建模效果，都能看到焊缝。

所以，我也很绝望啊！
