Review 文件中输出solid体积和表面积属性

📅 2025-07-19 👤 pipingpig 📁 Smart3D , 模型视图 ✏️ 更新于 2026-08-20 👁 1 💬 0

定制label：

基于design solid的直接属性输出所需的属性，定制COM label。

x x x x x x x x x x x x x x x x x x x

测试label：

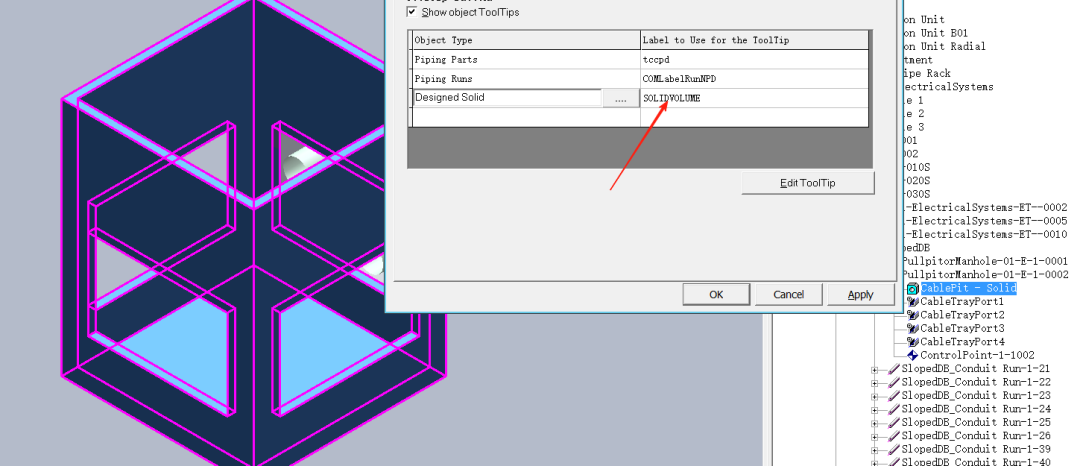

设置Tooltip，如下图：

x x x x x x x x x x x x x x x x x x x

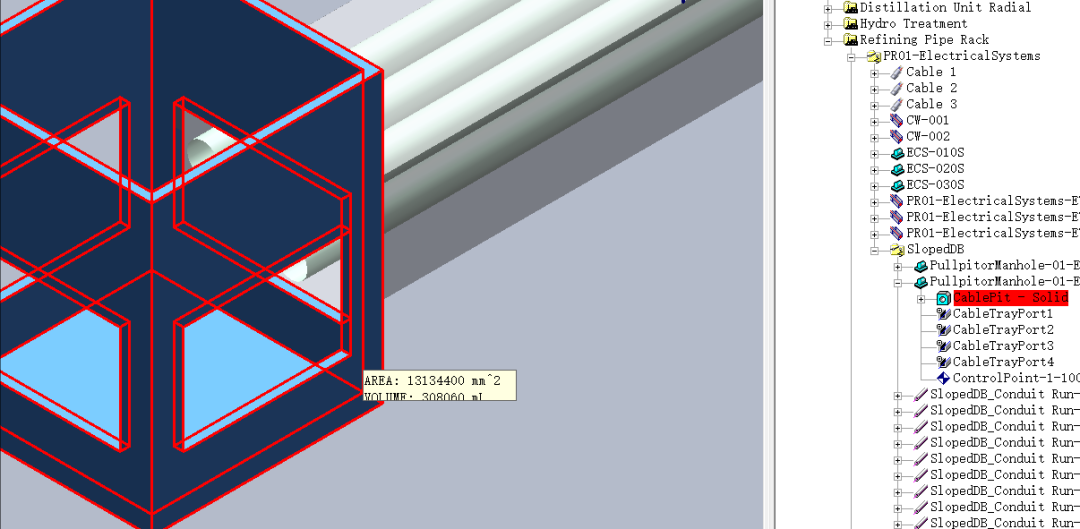

在Smart 3D中显示效果如下：

x x x x x x x x x x x x x x x x x x x

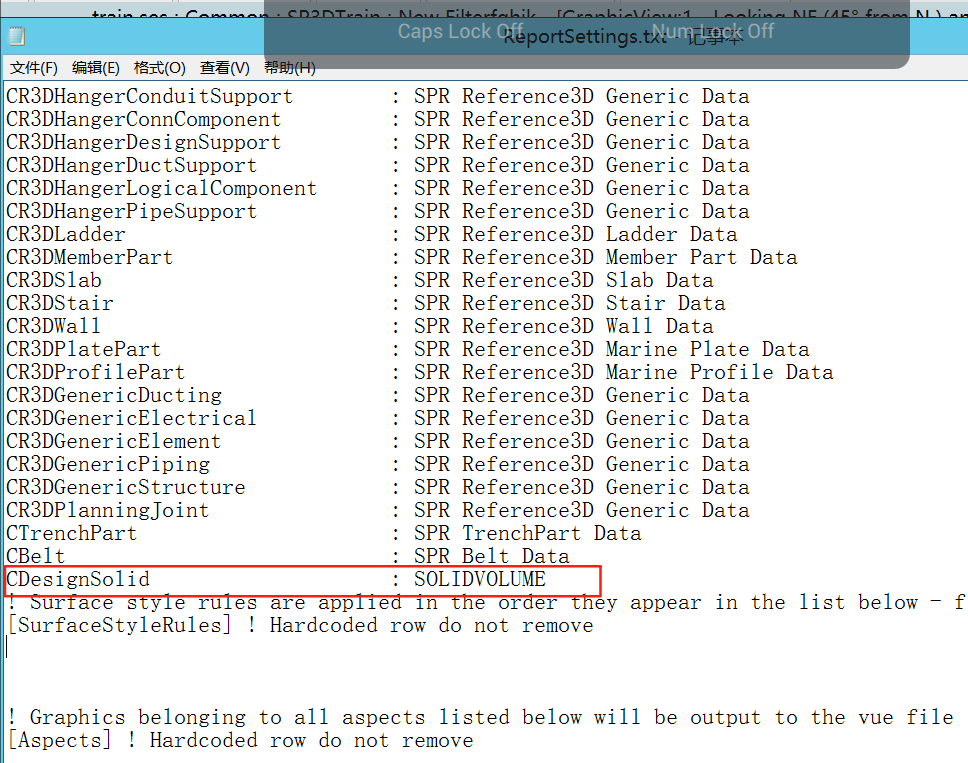

修改reportsettings.xls的配置文件。

1.添加对象类名，

2.添加相关属性label。

x x x x x x x x x x x x x x x x x x x

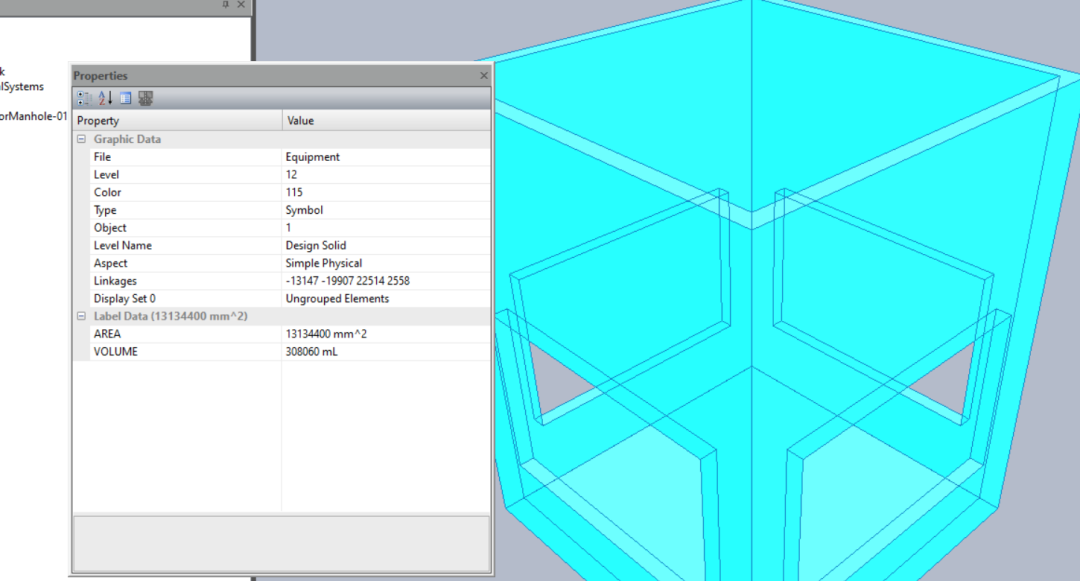

使用report模式生成cue模型，在Smart Review中显示效果如下：

x x x x x x x x x x x x x x x x x x x x x x x x x x x x x

label 附件：

SOLIDVOLUME

链接: https://pan.baidu.com/s/1RBS8FU8oyrpyFQE-B4no6A 提取码: 0411
