建库相关表格介绍_Bolted Joint Part Data_GasketPartData

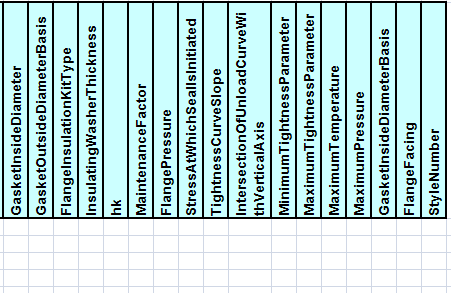

定义垫圈

RingNumber：详见AllCodeList同名表格；

NominalDiameterFrom：最小通径；

NominalDiameterTo：最大通径；

GasketType：垫圈类型，如环接垫圈，详见AllCodeList同名表格；

ThicknessFor3DModel：3D模型中的厚度

ProcurementThickness：采购厚度

GasketOutsideDiameter：垫圈外径

GasketInsideDiameter：垫圈内径

GasketOutsideDiameterBasis：该值用以确定垫圈外径的计算的方式，详见AllCodeList同名表格；

FlangeInsulationKitType：绝缘类型，One set of washers和Two sets of washers，详见AllCodeList同名表格；

InsulatingWasherThickness：

MetallicElectroPlatedWasherThk：

MaintenanceFactor：

FlangePressure：

StressAtWhichSealIsInitiated：

TightnessCurveSlope：

IntersectionOfUnloadCurveWithVerticalAxis：

MinimumTightnessParameter：最小气密性参数；

MaximumTightnessParameter：最大气密性参数；

MaximumTemperature：最小温度；

MaximumPressure：最大温度；

GasketInsideDiameterBasis：该值用以确定垫圈内径计算的方式，详见AllCodeList同名表格；

FlangeFacing：法兰类型，如平面、凸面法兰，详见AllCodeList同名表格；

StyleNumber：制造商产品型号/编码，详见AllCodeList工作簿GasketStyleNumber工作表。
