建库相关表格介绍_CustomInterface_CustomInterfaces

InterfaceName：新建自定义的Interface，自定义需加前缀IJUA,系统的自带的前缀为IJ；

CategoryName：新建InterfaceName的归类，不填即为默认1，该列对应AllCodeLIsts工作簿中PropertyCategories工作表，1即对应为Standard类；如有必要新建类，则必须在PropertyCategories中新建，然后在CategoryName中做对应。

AttributeName：该项为在3D后台用于读取的驱动参数名，3D建模不可见；

AttributeUserName：该项与AttributeName对应，为3D建模时可见的名称；

Type：驱动参数值的类型，有Double、Long、Short和Char

UnitsType：单位类型，角度、距离和标量等，详细请见3D帮助文档RefDaraGuideHelp409.pdf P287页；

PrimaryUnits：单位

CodeList：当Type为Long时，用来指定包含AttributeName值的CodeList，具体详见All CodeList.xls

Codelisttablenamespace：由于All CodeList工作簿包含许多工作表，一些工作表的CodeList可能重复，但实际意义不同，这种情况下，就需要指定工作表名。

OnPropertyPage：定义对应AttributeUserName是否显示在3D的属性表中，True和1表示显示，False和0表示不显示；

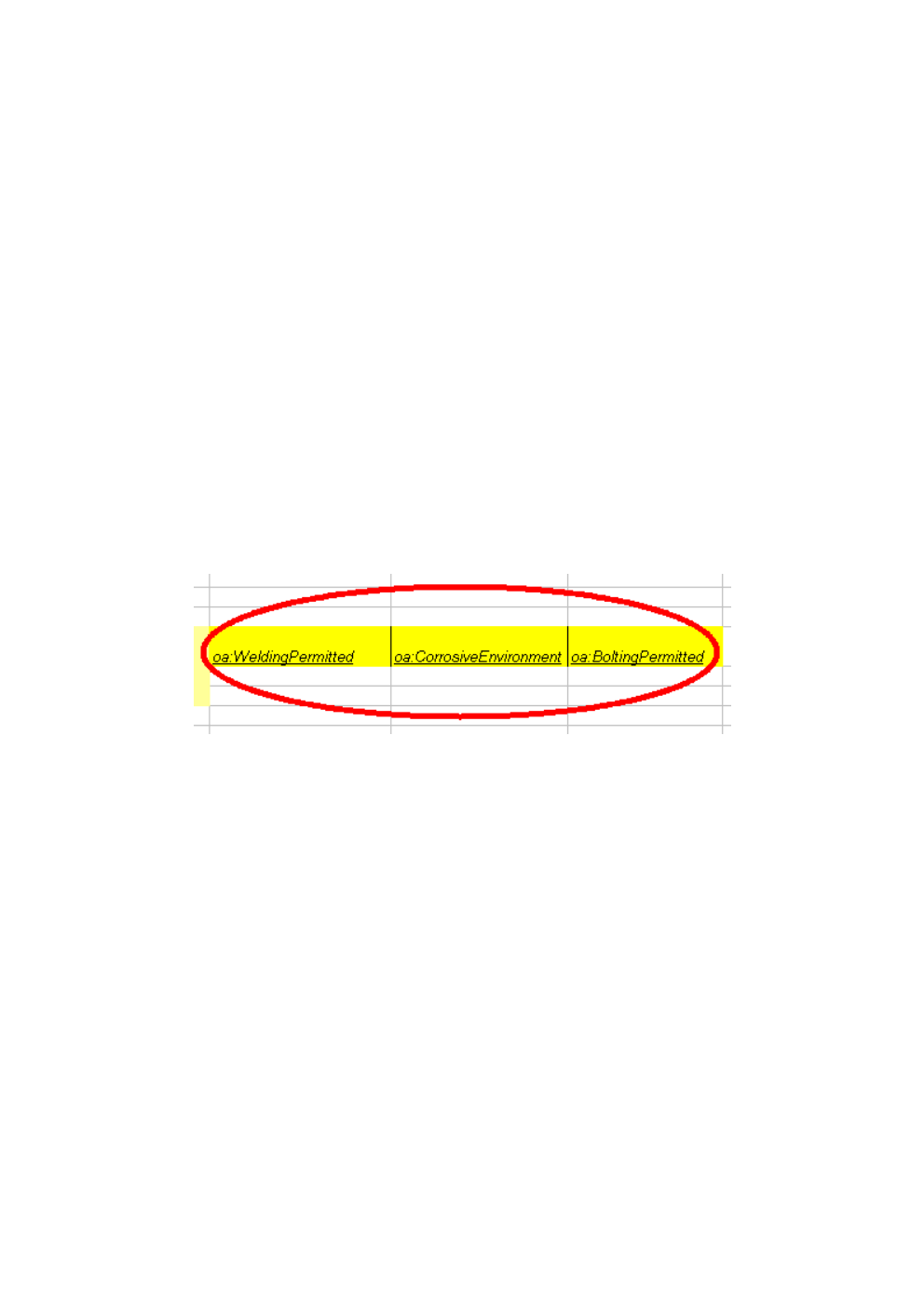

ReadOnly：在OnPropertyPage开启显示的情况下，且只有在部件表的PartClass表头后表定义了“OA：”后，定义该列才有意义，如下图；

SymbolParameter：该列为与AttributeName和AttributeUserName对应的，用来驱动Symbol的参数名，必须与Symbol（VB程序的输入变量、Solidedge Asm文件的驱动变量和Symbol 2D Cross section）中定义的参数名相同，当对应参数项只用于命名时（不涉及模型驱动时），该列可以留空。注：当填写该列时，注意不能有空格和特殊字符。
