如何设置Smart 3D中阀门的维护空间

在 Smart 3D 中设置模型对象的 Aspect 可提高设计管理效率，比如显示保温层便于设备安装检查，显示维修空间可避免碰撞，下面介绍一下如何设置Smart 3D中阀门的维护空间

注：下面的方案仅适用于VB.NET的Symbol，不适用于VB6的Symbol

1. 在[安装路径]\Smart3D\ProjectMgmt\Tools\bin下找到SymbolValidationTool.exe并运行

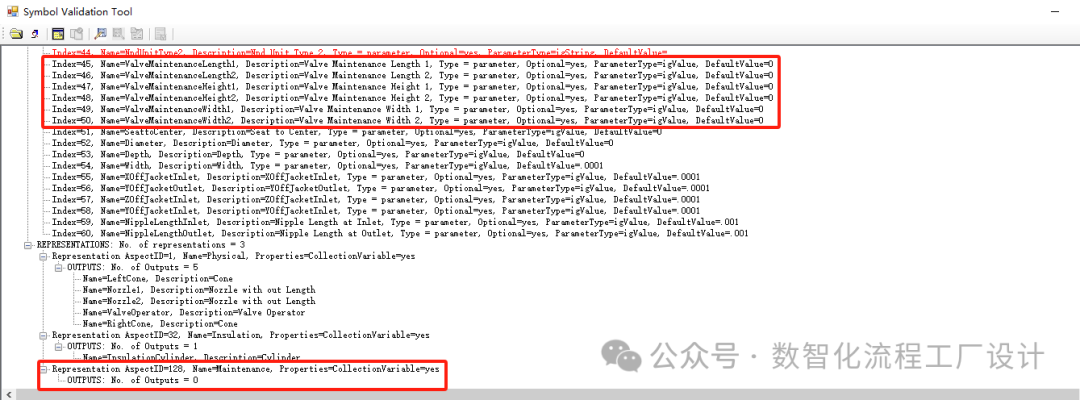

2.加载想要设置维修空间的阀门的Symbol文件，检查是否含有Maintenance接口，若没有则此阀门不适用于此方法

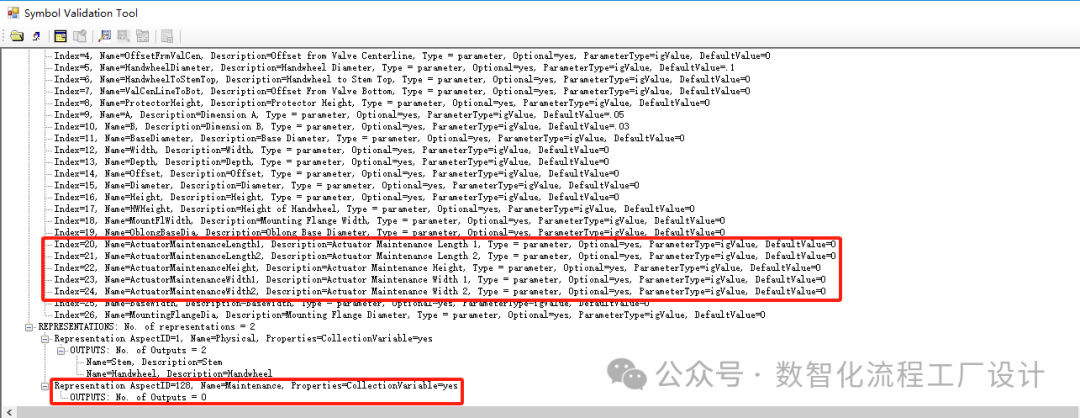

3.加载想要设置维修空间的阀门执行机构的Symbol文件，检查是否含有检查是否含有Maintenance接口，若没有则此阀门执行机构不适用于此方法

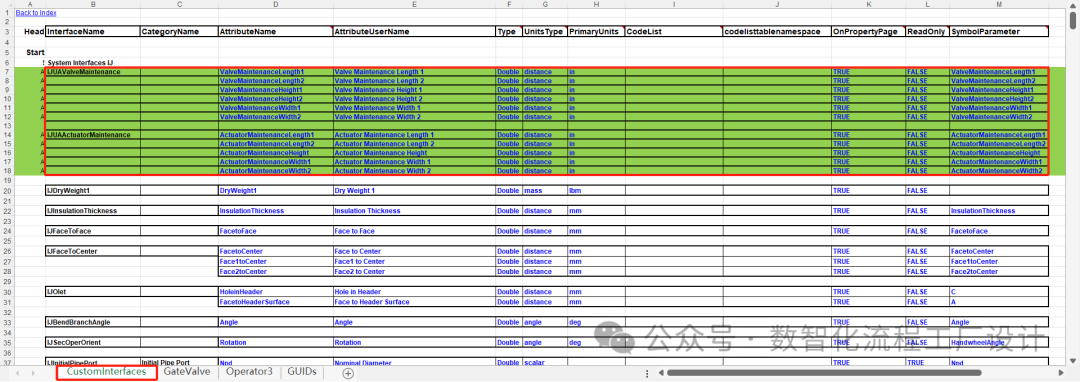

4.将Symbol中定义的Maintenance接口及属性复制到CustomInterfaces表中

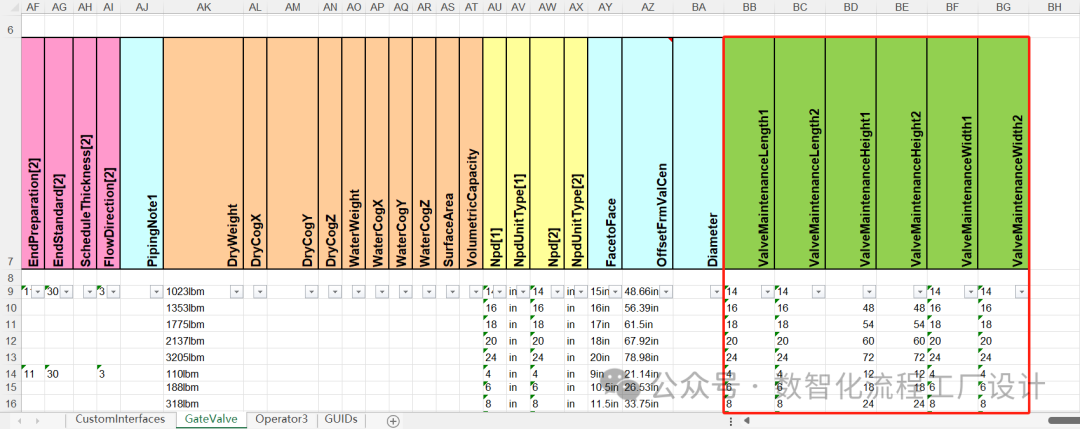

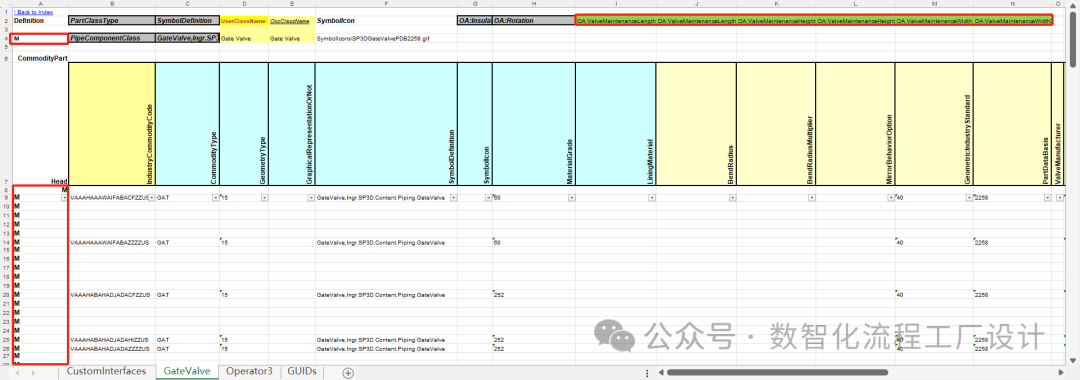

5.在阀门的Part表中添加Maintenance属性及尺寸并OA Maintenance属性，表头添加M，此次介绍以Gate Valve为例

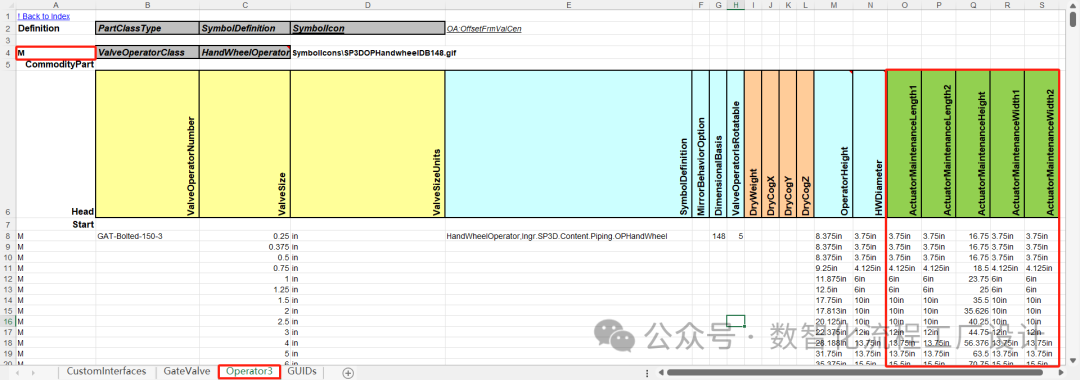

6.在阀门执行机构的Part表中添加Maintenance属性及尺寸，并在表头添加M，此次介绍以HandWheelOperator为例

7.使用Bulkload导入修改过的表格

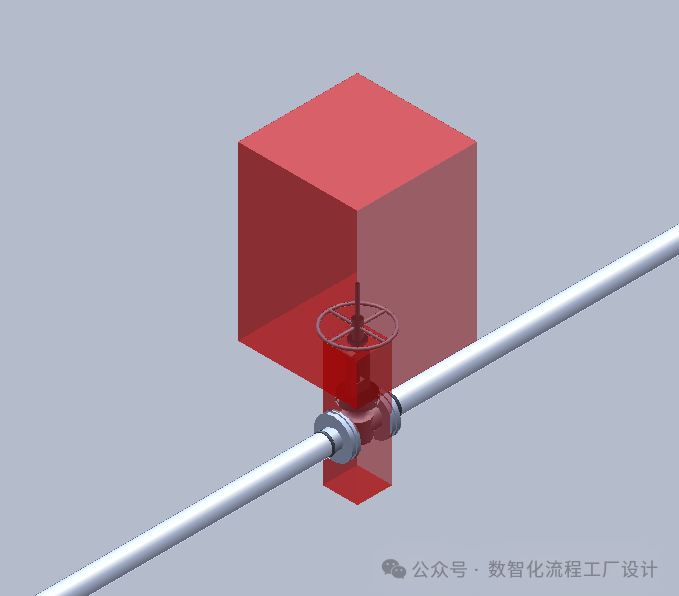

8.打开Smart 3D放置Gate Valve即可以看到放置的阀门显示Maintenance

注：需在Format<View中勾选Maintenance才可以显示维护空间

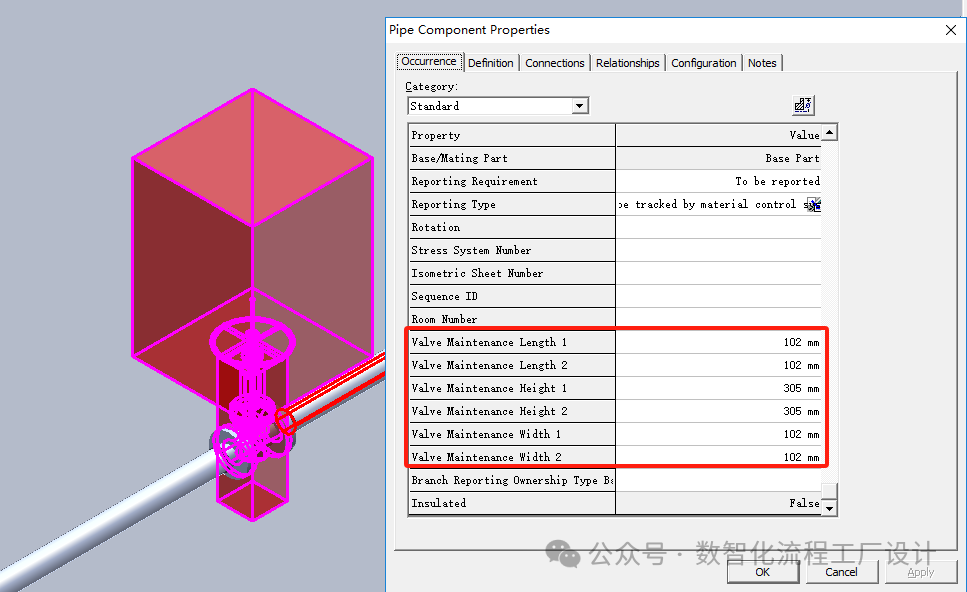

由于在阀门的Part表中OA了Maintenance属性，用户也可以自行调整Maintenance的大小
