如何调整Smart3D中图纸和Report的层级结构并保留原来的状态

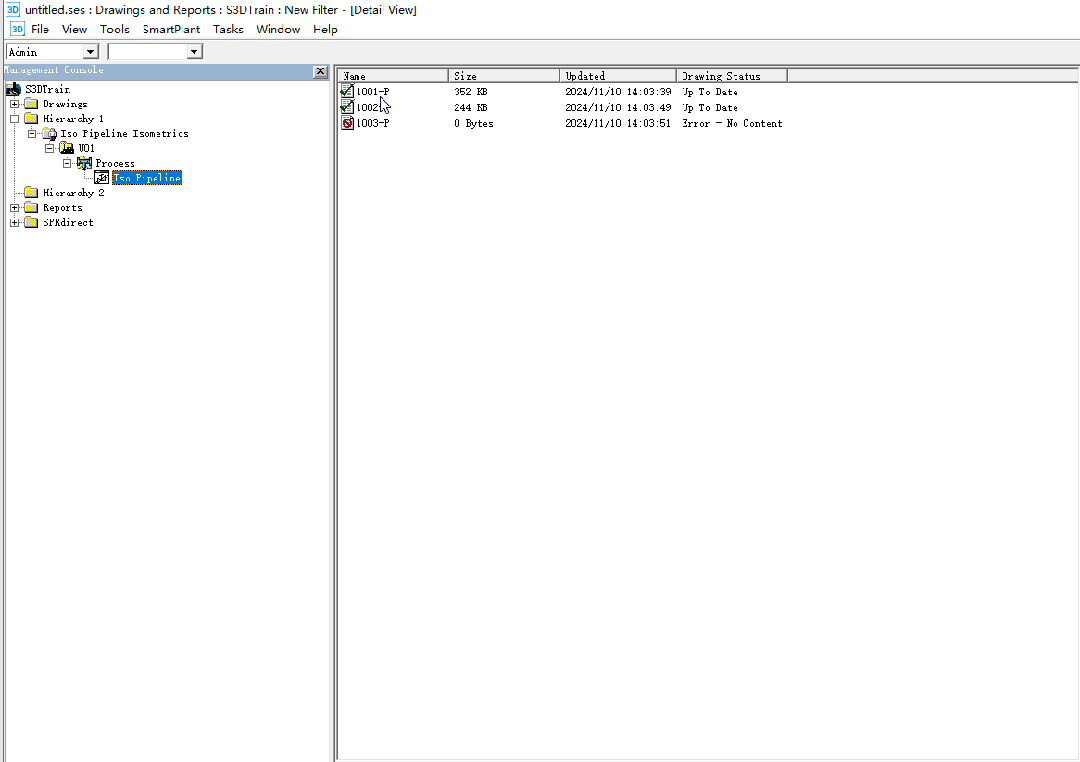

在项目执行过程中，我们可能一不注意，Drawing and Report下的对象存放的位置就和Specification的要求不一致，为了能够顺利交付，我们就需要去调整层级，如果直接剪切调整图纸的存放路径，图纸的状态会改变为Out Of Date，如下图所示：

一个大的项目可能有上万张ISO图，重新更新图纸会消耗大量的时间。下面介绍几种调整图纸的位置，并不改变状态的方法

方法1

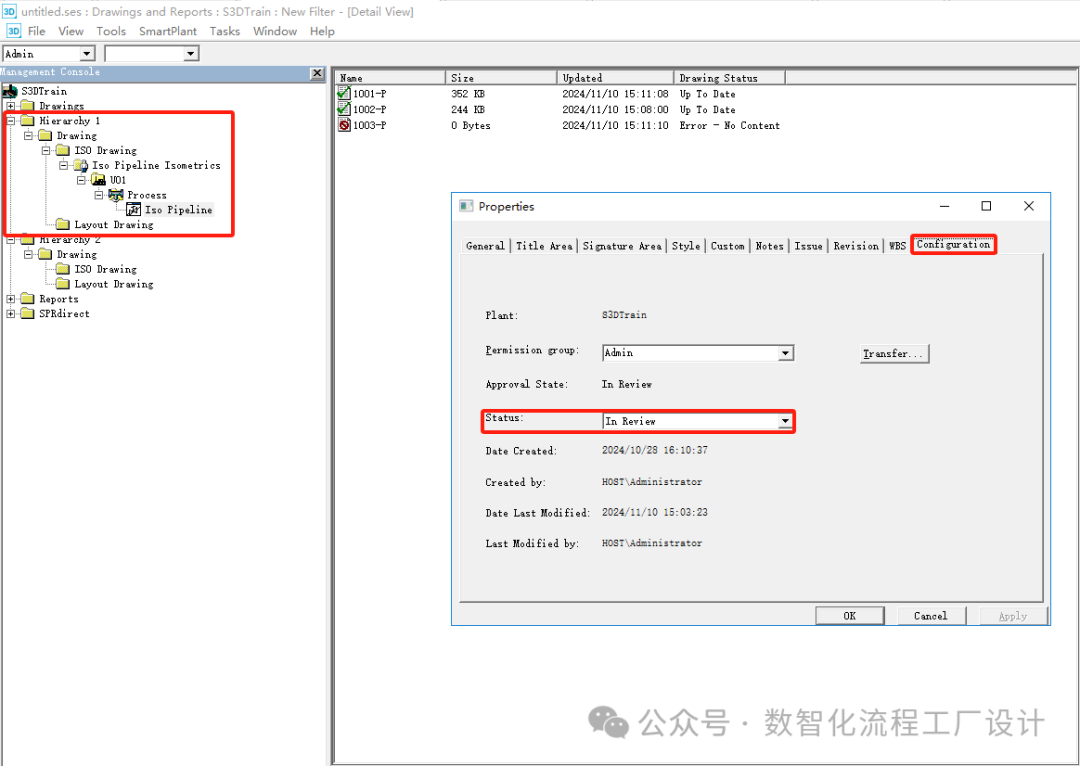

1.选中Drawings By Query Manager下的任意节点(若选择图纸需全选图纸)，将节点的Status属性改为除Working以外的值，如In Review

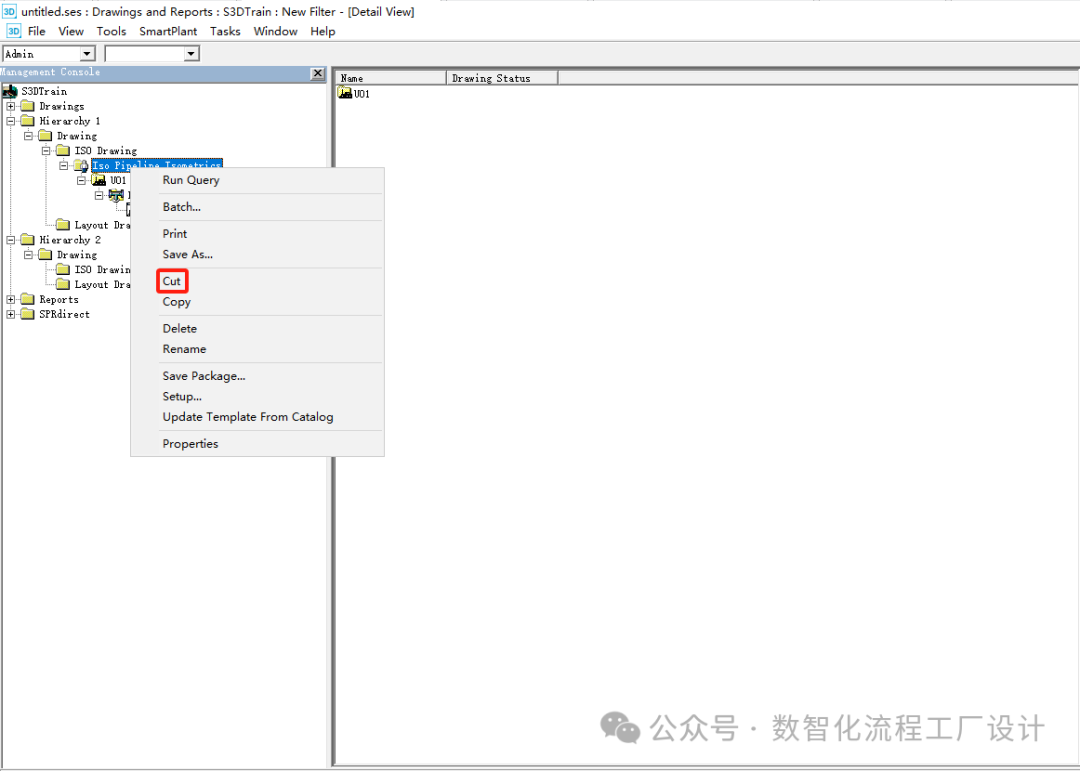

2.选中Drawings By Query Manager执行Cut命令

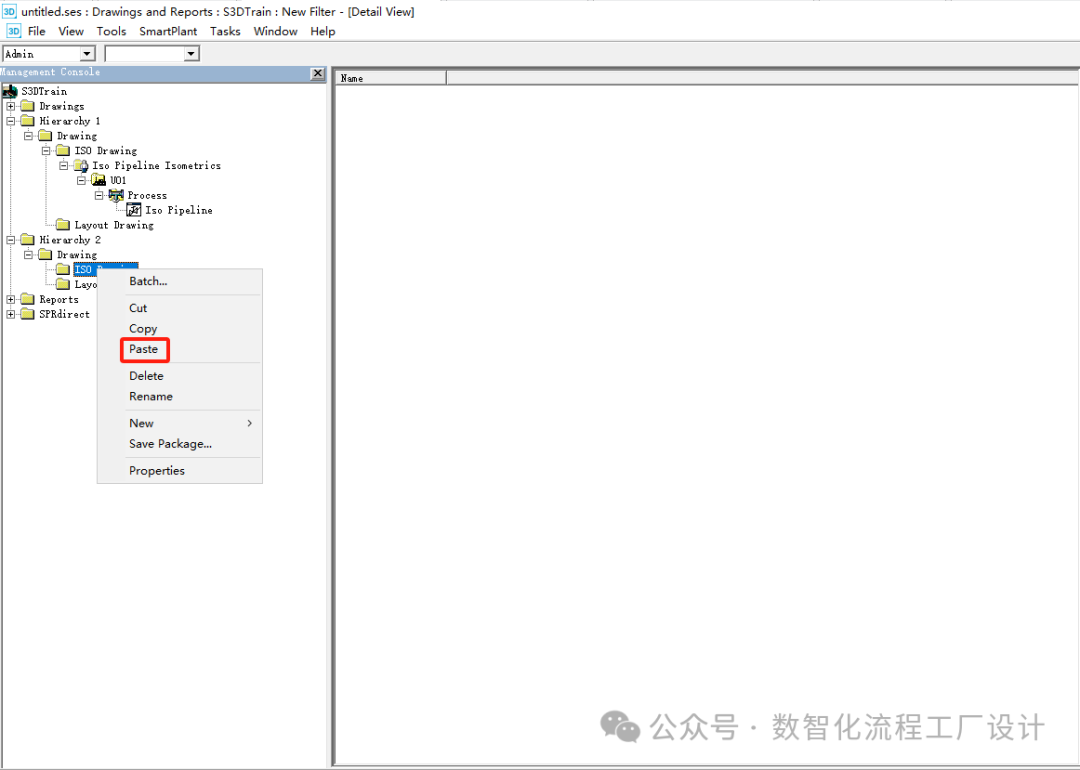

3.在想要放置的Folder下执行Paste命令

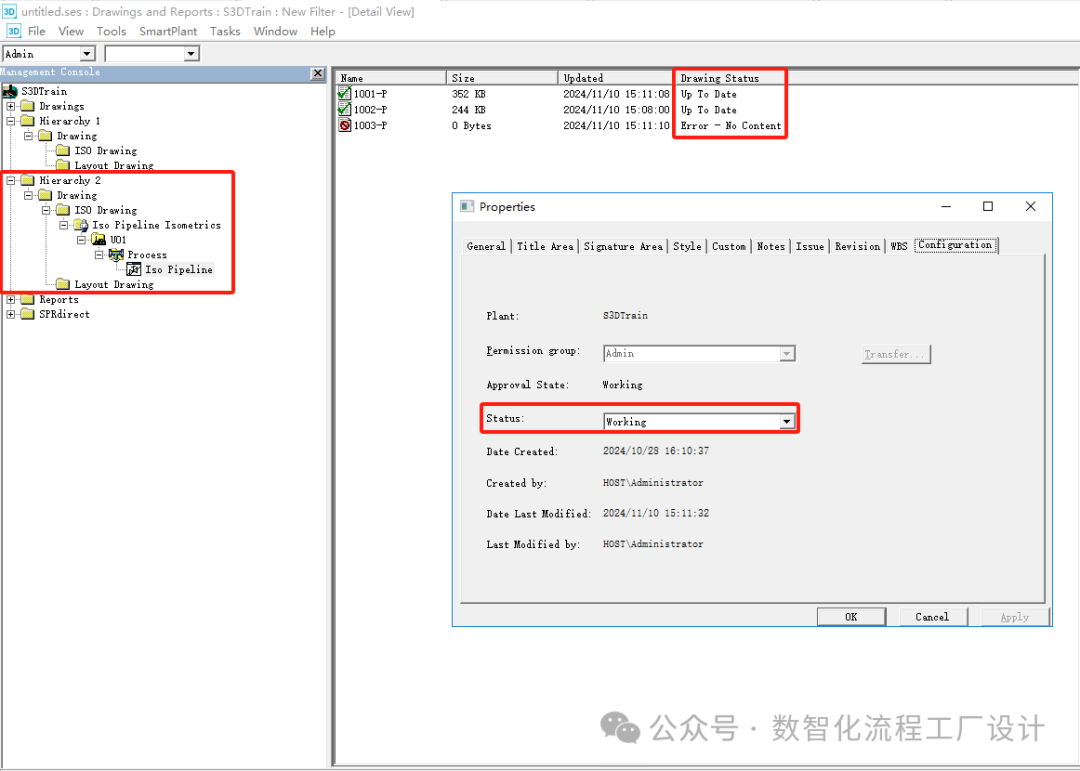

4.将第一步中Status属性设置为In Review的节点的Status属性改Working

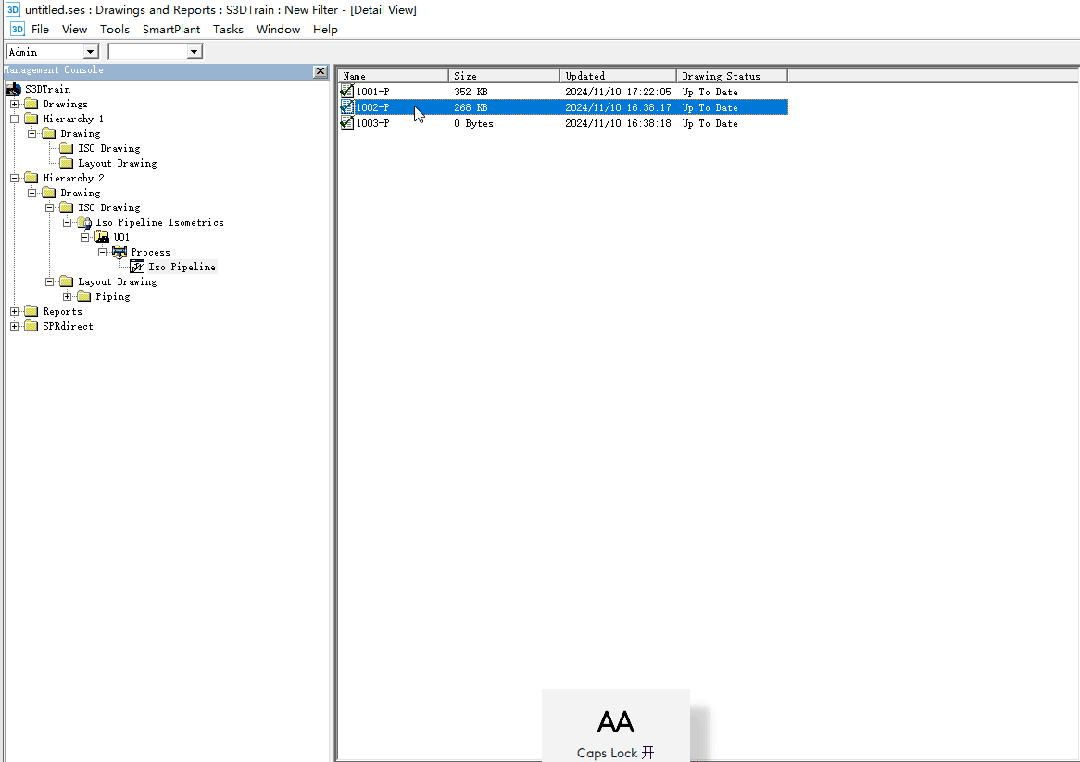

通过以上步骤调整图纸的层级，是不会改变图纸的状态的

方法2

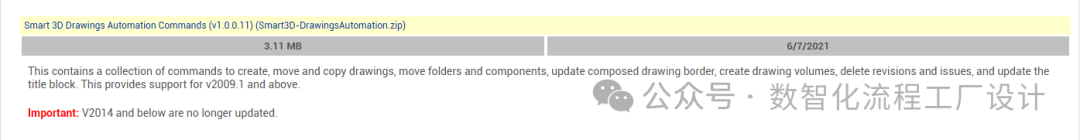

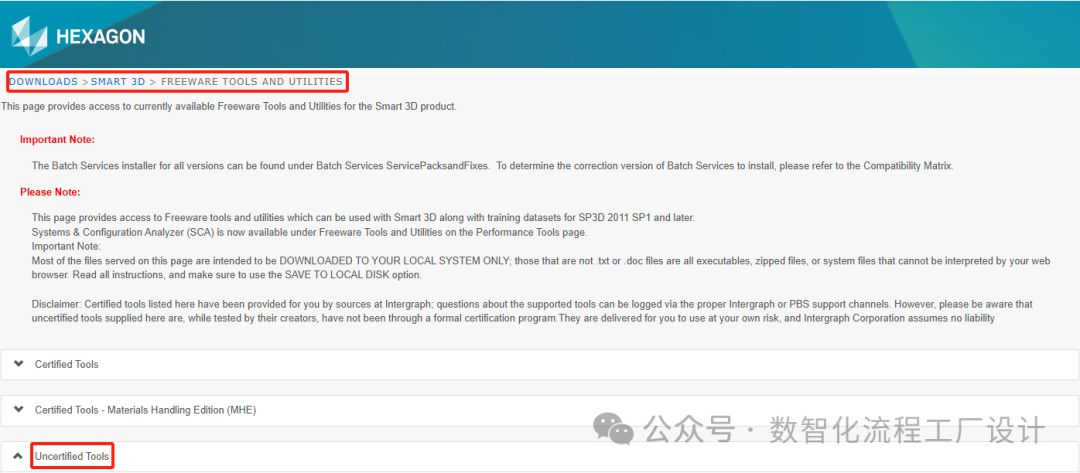

借助DrawingsAutomation工具也可在调整层级的同时保留图纸的状态，此工具可以在SmartCcommunity中下载

方法2.1 Move Drawing Hierarchy Items

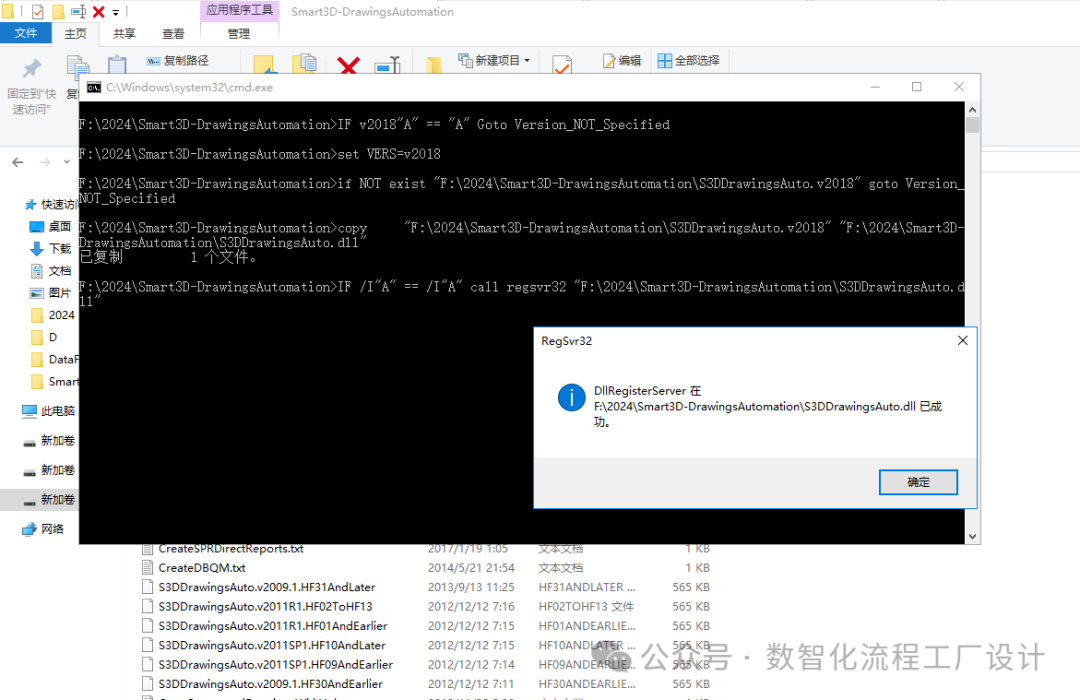

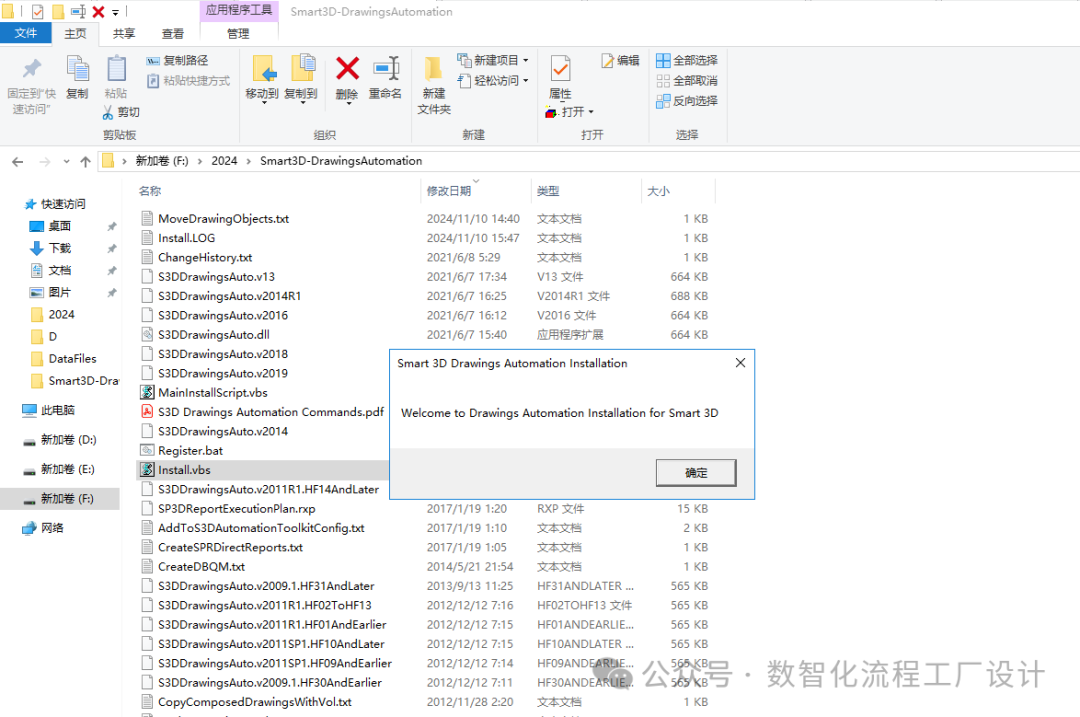

1.下载完成之后，解压缩，点击Install.vbs，若出现以下提示则代表安装成功

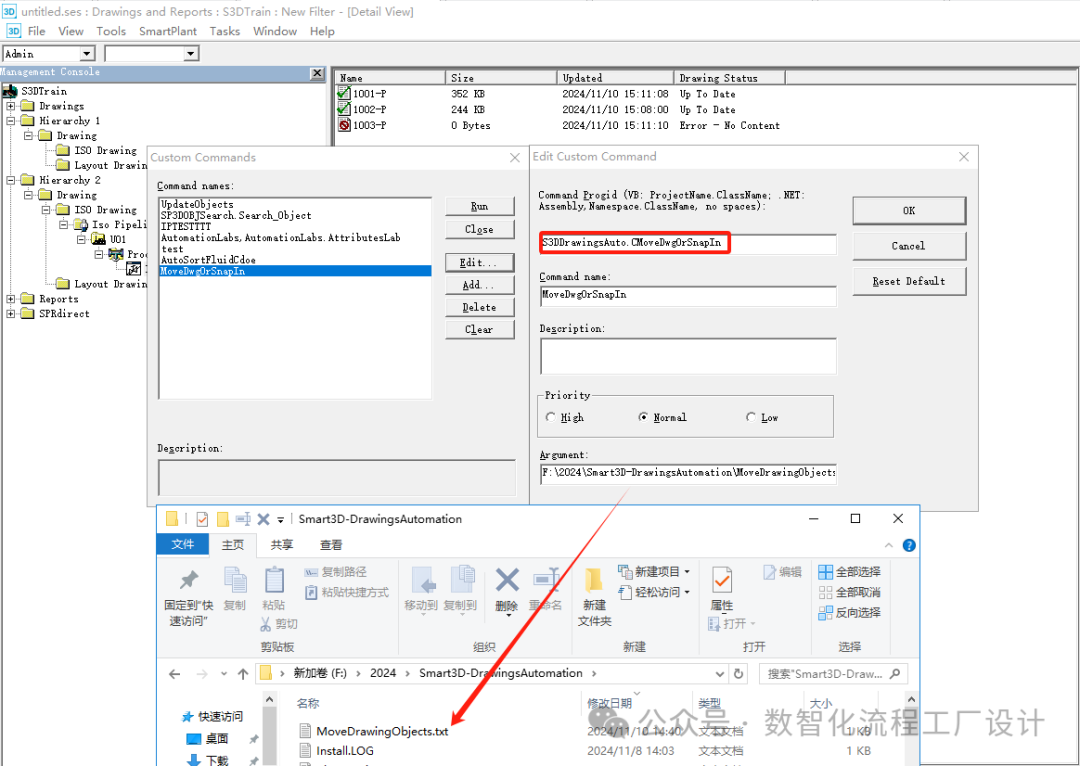

2.打开Smart 3D，在Tool>Custom Command中添加如下图所示的自定义命令（Prog ID:S3DDrawingsAuto.CMoveDwgOrSnapIn），Argument指向解压缩得到的MoveDrawingObjects.txt文件

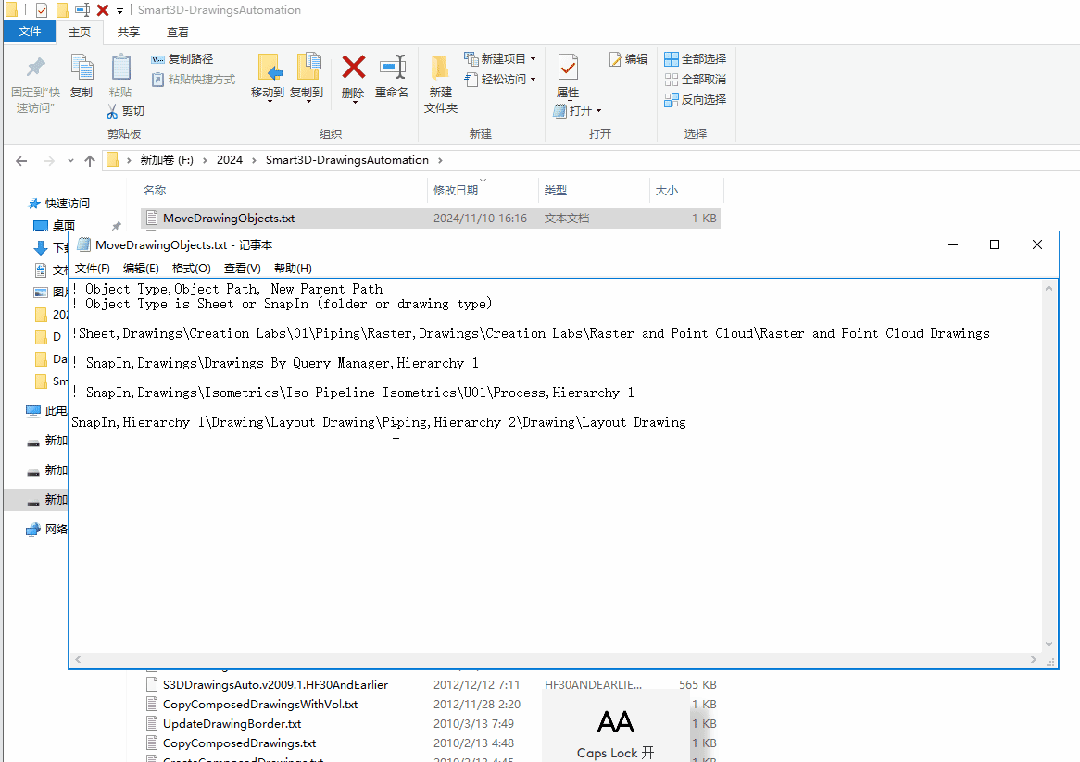

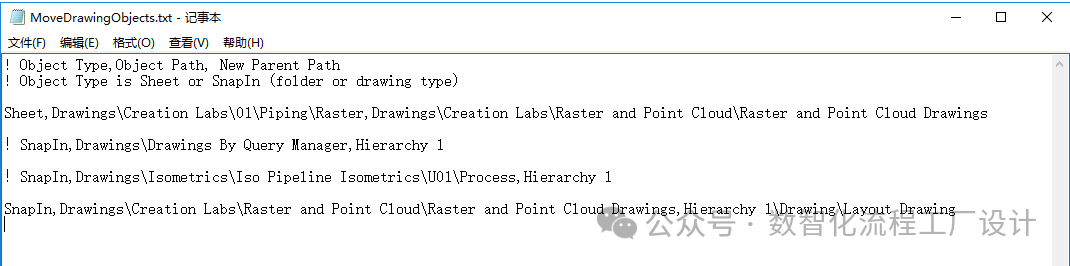

3. 编辑MoveDrawingObjects.txt以匹配项目的Hierarchy，格式为：对象类型，对象路径，新路径

a.对象类型为“Sheet”（Drawing）或“SnapIn”（Folder和Component Drawing）

b.对象路径是Drawing Hierarchy的完整路径，从根目录下面开始

c.新父路径是Drawing Hierarchy的完整路径，从根目录下方开始

d. 空白行和以“！”开头的行’在文本文件中被忽略

e. 日志文件写在%TEMP%文件夹中，文件名格式为MoveDwgorSnapIn_mm_dd_yy_hh_mm_ss.log

4.完成编辑后，执行在第二步添加的Custom Command,即可完成移动

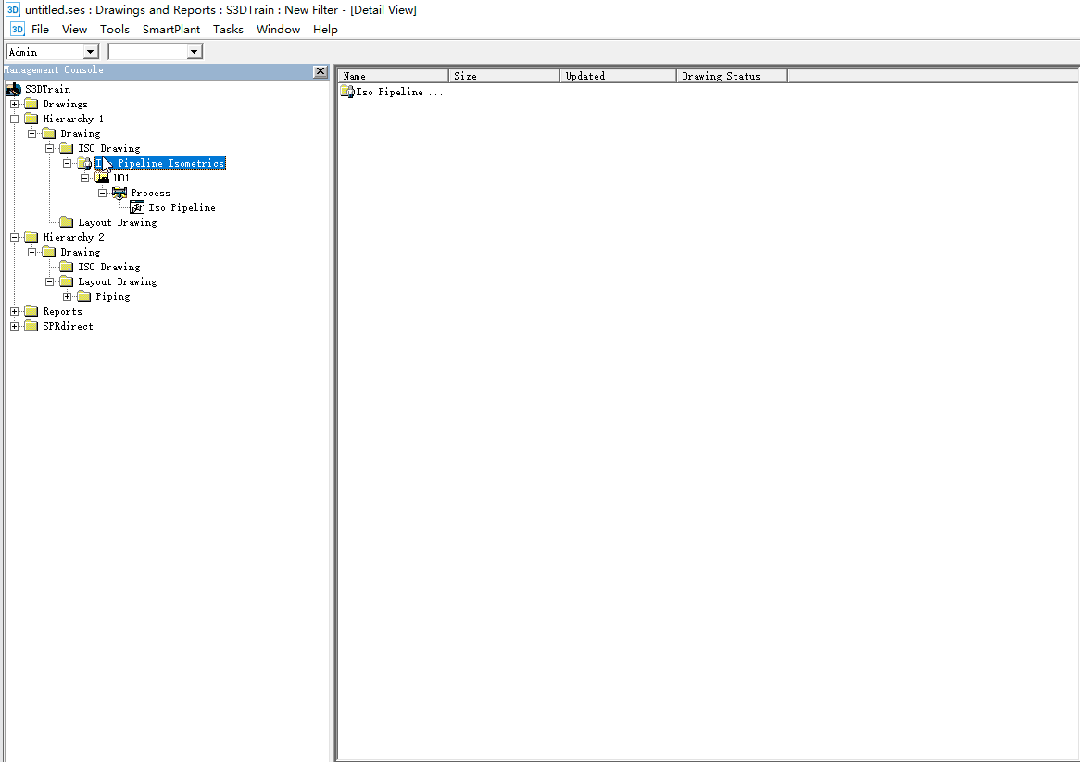

此命令可以移动Folder，Component Drawing以及将Component Drawing下的Drawing从一个Component Drawing移动到另外一个Component Drawing（不支持Drawings By Query Manager，若Drawings By Query Manager在Folder下，可通过移动Folder实现Drawings By Query Manager的移动）

在移动Folder，Component Drawing时，不会改变下面的层级图纸的状态，但是移动Drawing时，状态会改变为Out Of Date，和直接剪切的结果一致。

将Component Drawing下Drawing复制到另外一个DrawingComponent Drawing下时，Drawing的状态不会发生改变

方法2.2 Update Title Block

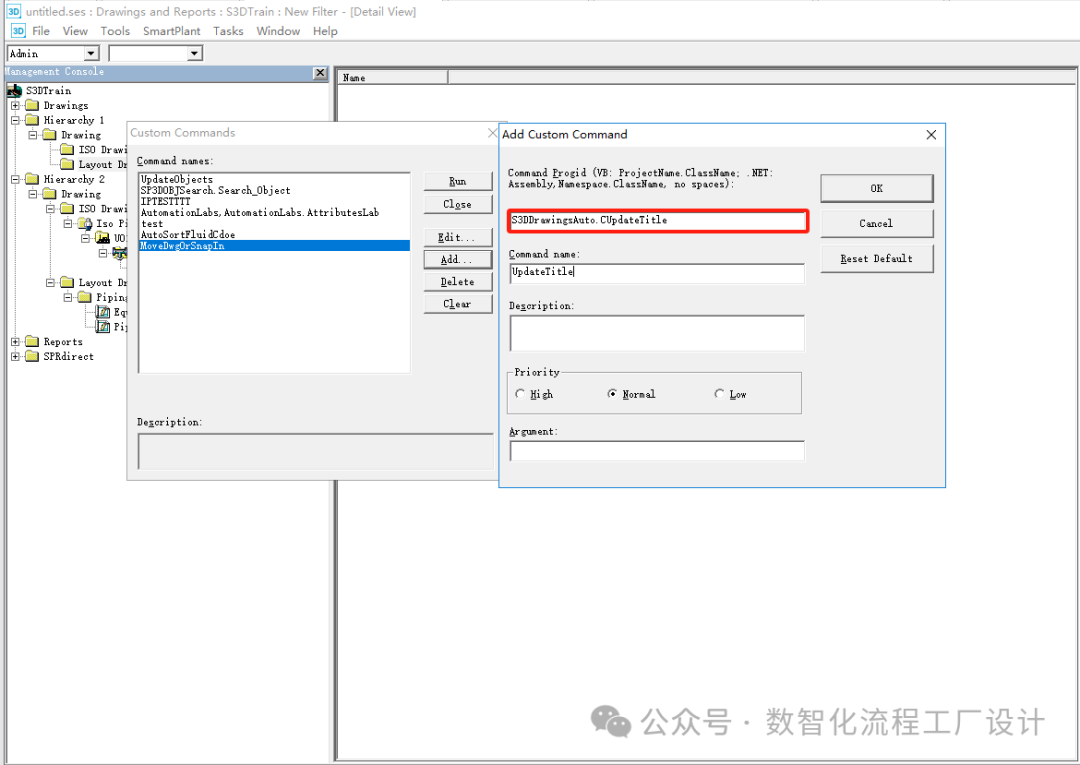

1.此方法同样是借助DrawingsAutomation工具，打开Smart 3D，在Tool>Custom Command中添加如下图所示的自定义命令（Prog ID:S3DDrawingsAuto.CUpdateTitle）

2.直接剪切图纸到需要调整到的层级，执行第一步添加的Custom Command，在弹出的Update Title Block窗口中，选择剪切的的图纸，勾选右下角的Green Check,点击Update Title Block，等待完成后刷新View，即可看到图纸的状态发生改变

注：此方法会将选中的所有图纸的状态改变为Up To Date，即使这张图纸存在问题！！！

另外当图纸的Title属性发生变化，可使用此Custom Command进行快速更新

方法3

图纸路径发生改变后，仅是Drawing Status这个属性发生变化，改为了Border Out Of Date，我们可以在调整层级前输出一个Reprt，记录每张图纸的OID和Drawing Status，在调整完成后，将原有的Drawing Status属性值导入到数据库中。

直接对数据库进行改写，存在风险，此方法仅提供思路，不提供具体步骤。
