使用Reprt方式生成Smart3D的VUE时如何输出Gird Line

📅 2026-08-21 👤 pipingpig 📁 Smart3D ✏️ 更新于 2026-08-21 👁 3 💬 0

1.创建一个Filter，Filter内容包含需要输出的模型对象以及Coordinate System

注：使用Report方式输出VUE时,生成的VUE名字和使用的Filter名字是一样，所以对Filter进行命名时应格外注意

2.创建一个Label，用来输出Gird Line的属性，输出的属性内容，Label名字以及Label的层级都可根据需要自定义

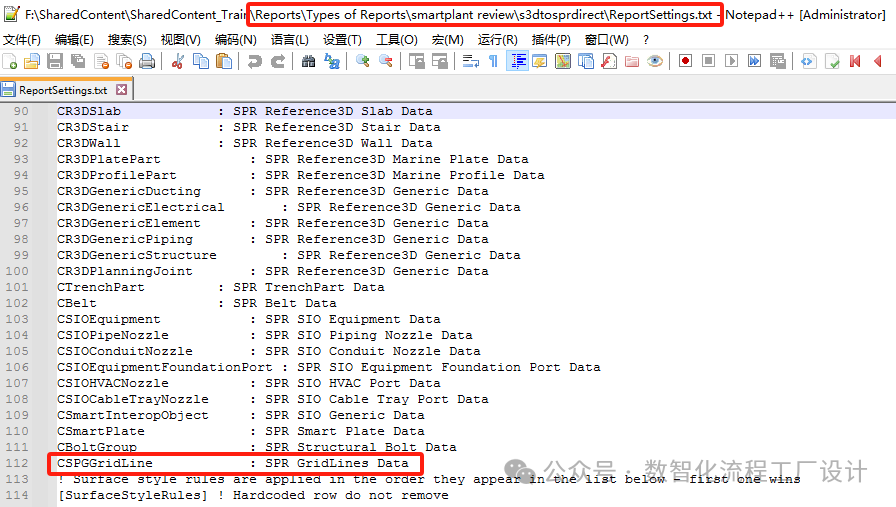

3.在ReportSettings.txt文件中添加Grid Line的类名以及在第二步创建的Label的名字

CSPGGridLine            : SPR GridLines Data

ReportSettings.txt的位置在：SharedContent\Reports\Types of Reports\smartplantreview\s3dtosprdirect文件夹中

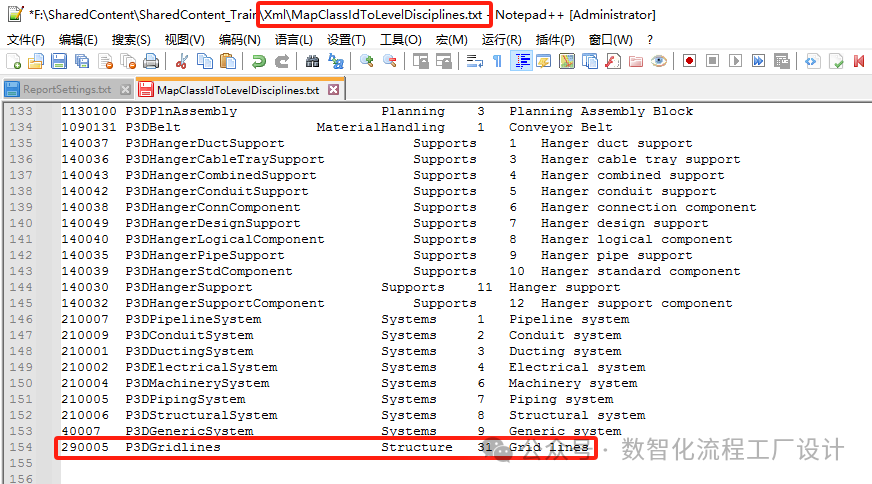

4.在Mapclassidtoleveldisciplines.txt中添加Gird Line的mapping信息

290005  P3DGridlines                    Structure  31  Grid lines

Mapclassidtoleveldisciplines.txt的位置在：SharedContent\Xml

5.使用第1步中创建的Filter运行SPRDirect报告来生成VUE

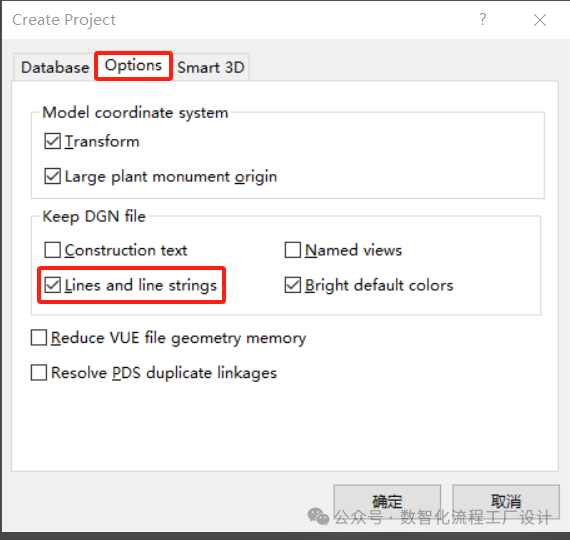

6.在Update完成后，使用Smart Review打开VUE文件时，需勾选Options栏中的Lines and line Strings选项

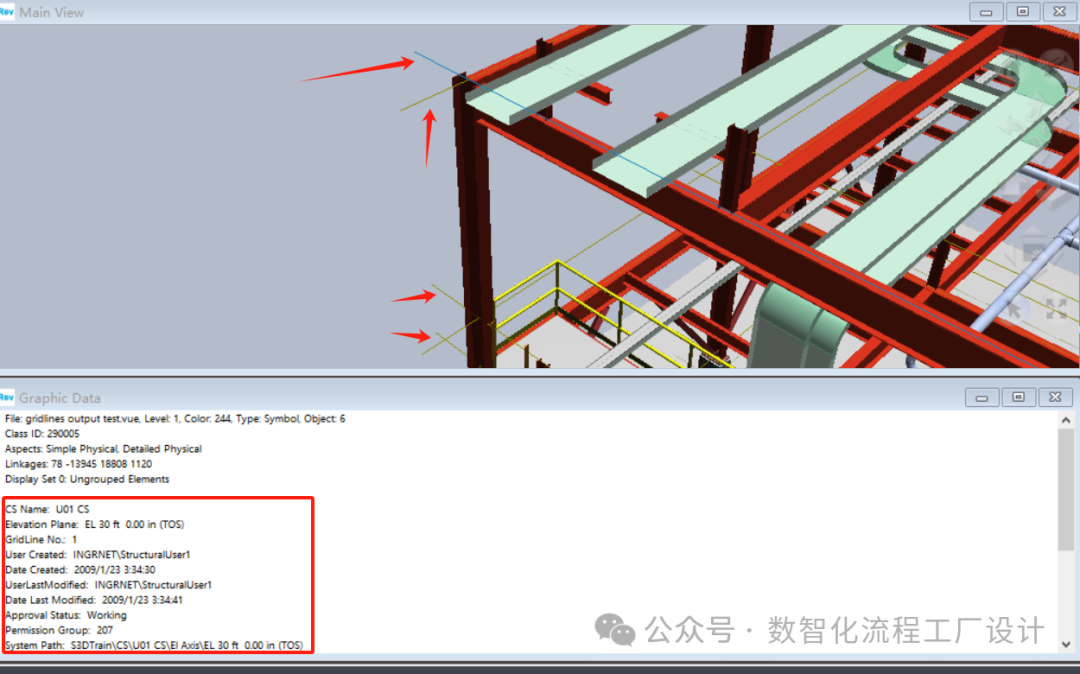

7.此时，即可在Smart Review中查看Grid Line的属性信息

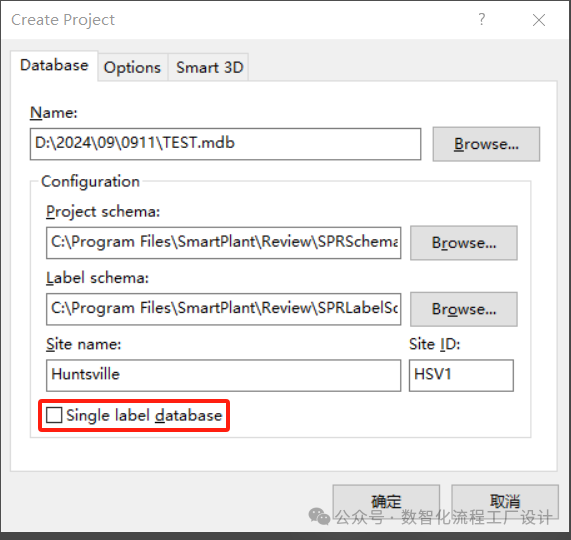

8.当使用Smart Review在同一界面查看多个VUE时，会创建SVF(Streaming VUE File)文件，在第一次打开SVF文件时，必须取消选中“Single label database”选项

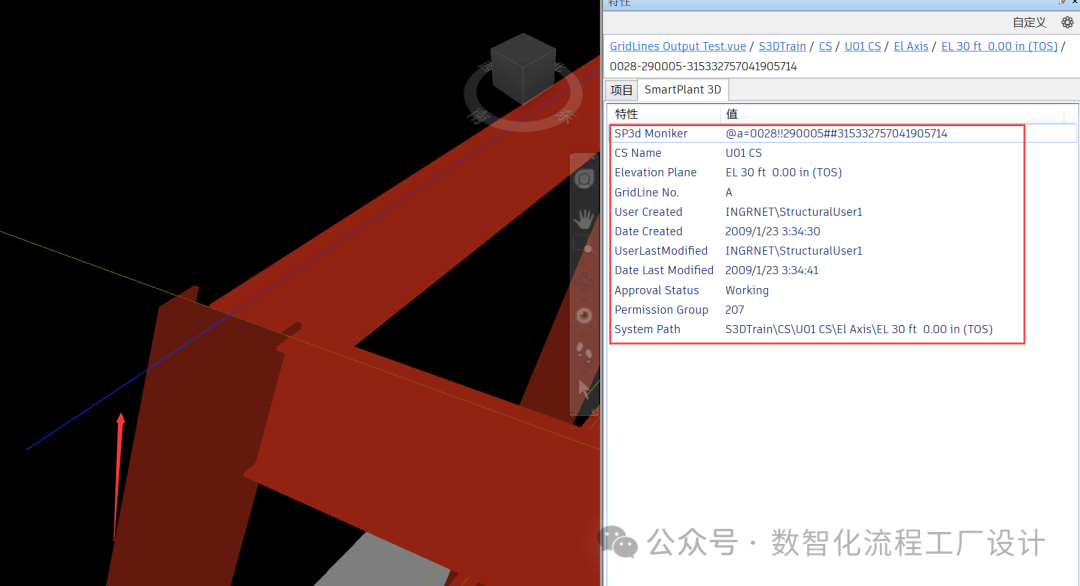

另外,当使用Navisworks打开应用了以上更改的VUE文件时，也可以在Navisworks中查看Grid Line信息
