关于Nut和Washer对Bolt长度计算影响的说明

📅 2026-08-21 👤 pipingpig 📁 Smart3D ✏️ 更新于 2026-08-21 👁 3 💬 0

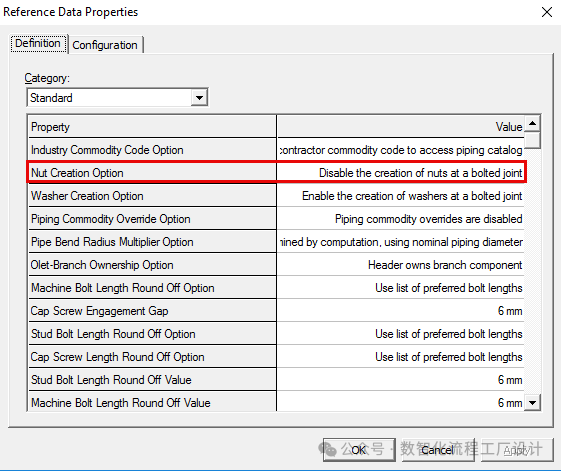

最近小伙伴反馈了一个问题，在将Model Options中的Nut Creation Option设置为Disable后，Bolt的长度并没有发生改变

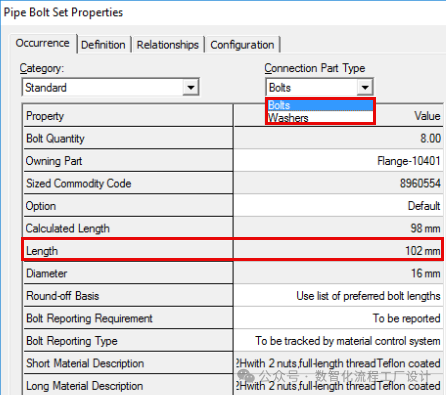

如下图所示：

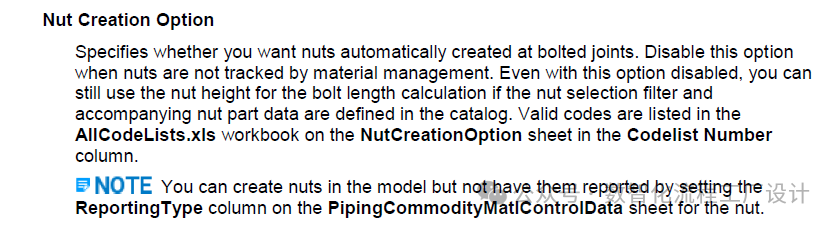

对于这个问题，在帮助手册PipingReferenceDataGuide中有提到

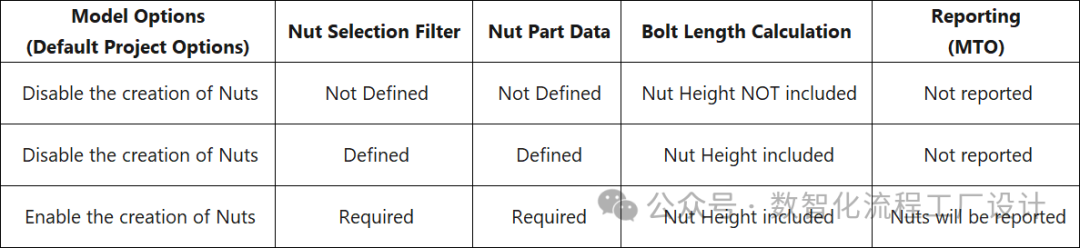

当Catalog中导入了Nut的数据时，Nut Creation Option仅能控制Nut是否出料，具体规则可以参考下面的表格

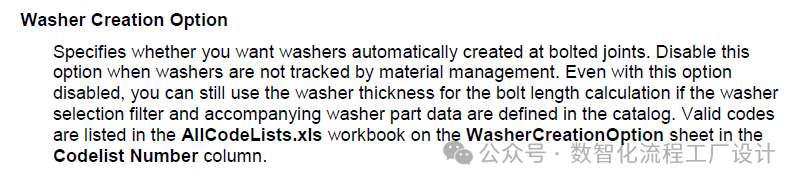

同样Washer也遵循这个规则

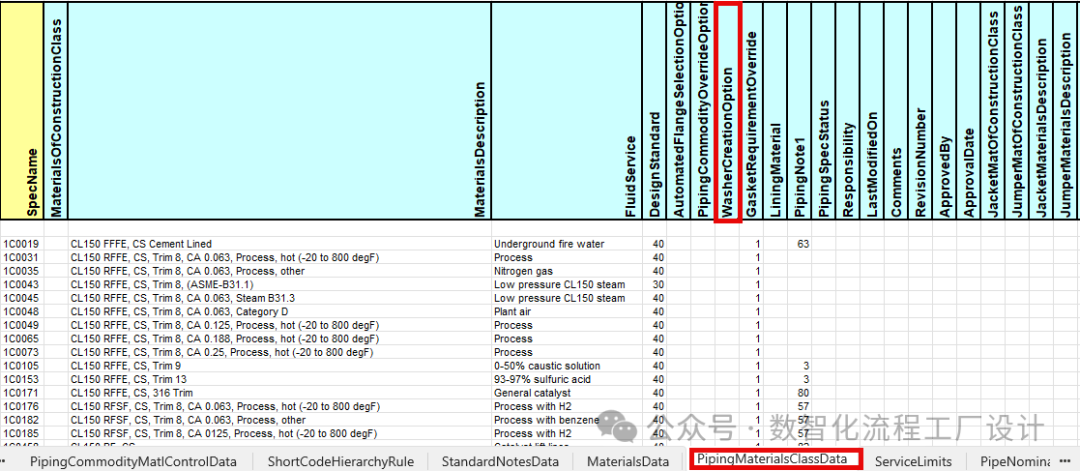

不过Washer除受Model Options下Washer Creation Option的控制外，还受PipingMaterialsClassData中的Washer Creation Option控制

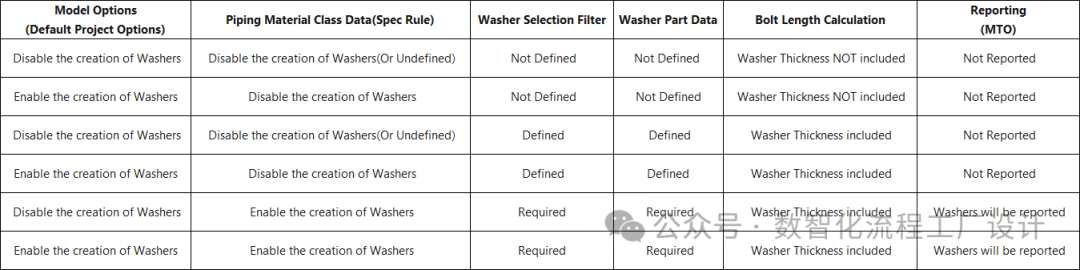

具体规则可以参考下面的表格：

当上面两个表格中对Nut和Washer的需求是required而Catalog中没有在Selection Filter或Part Data中进行定义时，会有To do list产生
