通常情况下，衬里管道等级均不使用垫片，但是在法兰面端部会有相应涂层，兼顾了垫片的密封作用。这个厚度影响到了最终螺栓长度的计算。
在查看软件帮助文档时螺栓计算公式对于衬里未作特殊说明，因此公式里面涉及的参数很容易被忽视。
本文主要从表格的角度梳理一下，关于衬里管道螺栓相关设置。
在表格设置中，我们的管子管件通常需要设定通用尺寸表、元件定义表、以及specification相关的一些rules。对于衬里（法兰）管我们需要额外设置liner thickness data。

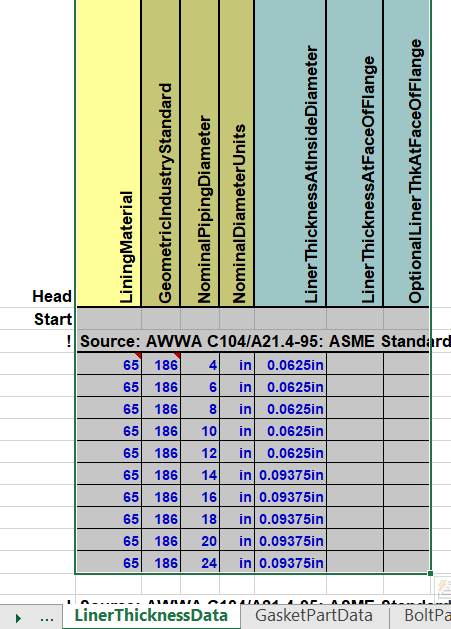

从上图可以看出，在该表格中，除了定义管壁的衬里厚度，还可以设定法兰面出的衬层厚度。注意，这个法兰端面处的厚度，在螺栓计算时是直接参与计算的。

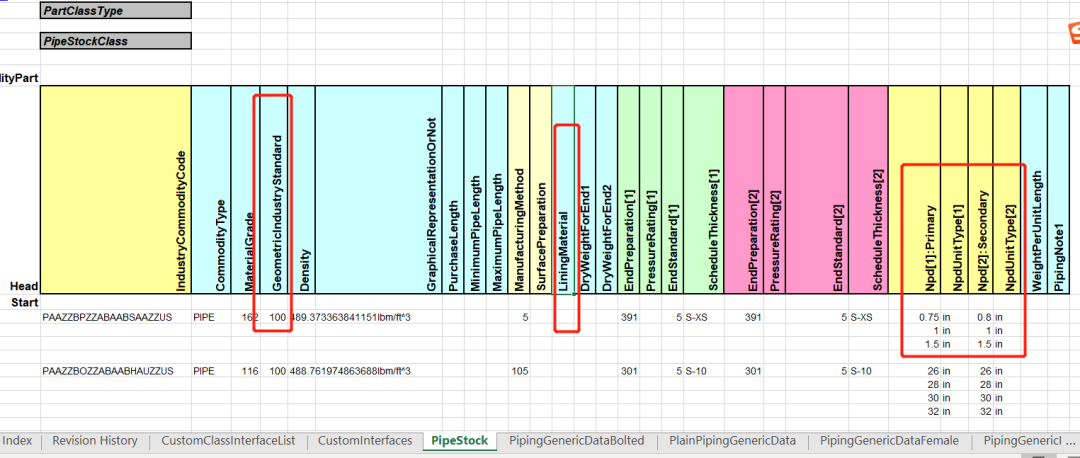

在各个元件的相关表格中，我们也可以发现一个属性，liner material，这个属性值，与管子管件的其他几个属性，结合着上面图片中的定义，一起完成了衬层厚度属性的设置，通过这几个属性的映射，软件就可以查找到所需的衬层厚度。

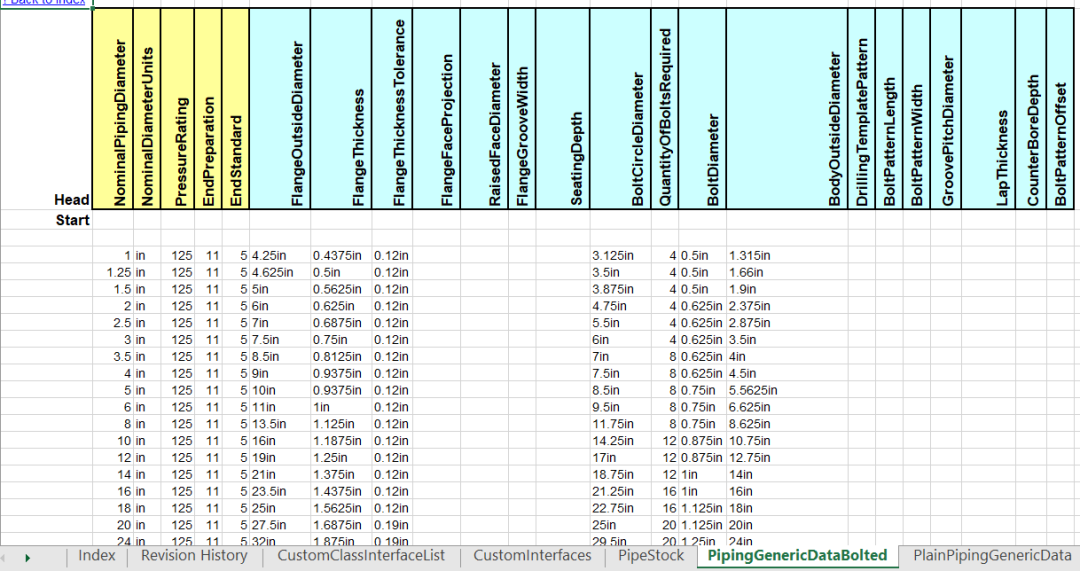

此外，螺栓还有一些法兰厚度等常规尺寸，这些与非衬里管件一样都是定义在piping generic data bolted这个通用尺寸表中。
结合一下上面几个表格，对于衬里管道，我们需要额外把经常忽略的liner thickness data完善，并且保证管子管件的liner material 属性以及geometry industry standard等属性设置完整。
从某种角度上来说，因为所有的模型数据都是存储于数据库中，这些表格的设计，属性划分，更多的是SQL（structure query langues）的工程数据在数据库管理系统的具体体现。
