Smart3D中On the fly 元件在ISO图中的描述处理

通常来讲，我们在ISO图纸中，对于仪表件特殊件都是列出相应的位号即可。有时候，一些项目会要求对这些原件也加上描述。这就需要我们对仪表特殊件的描述进行一些处理。

对于大部分的on the fly仪表件特殊件来讲，自带的描述是缺失的。

首先，可以手动修改元件的相应描述属性（Part Description）或者short description属性，然后定制label，进行映射输出。

下图为基于short description的相关操作：

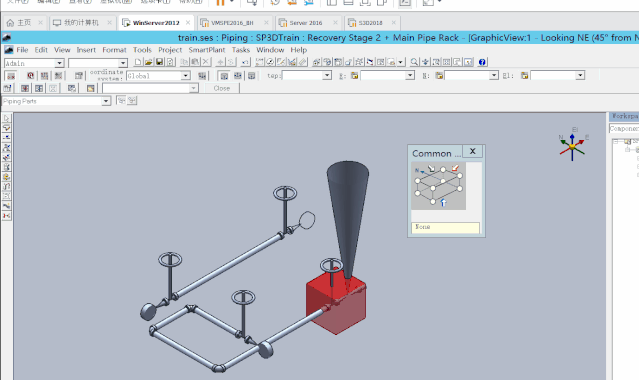

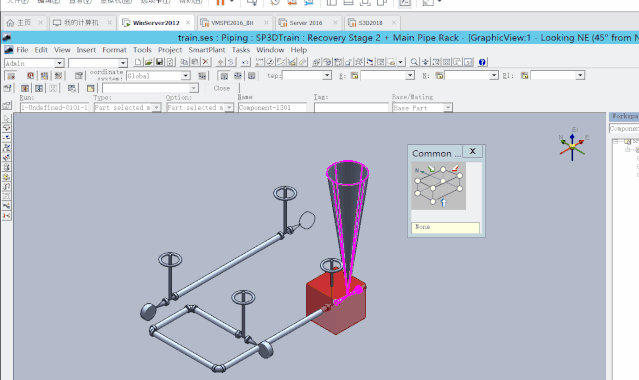

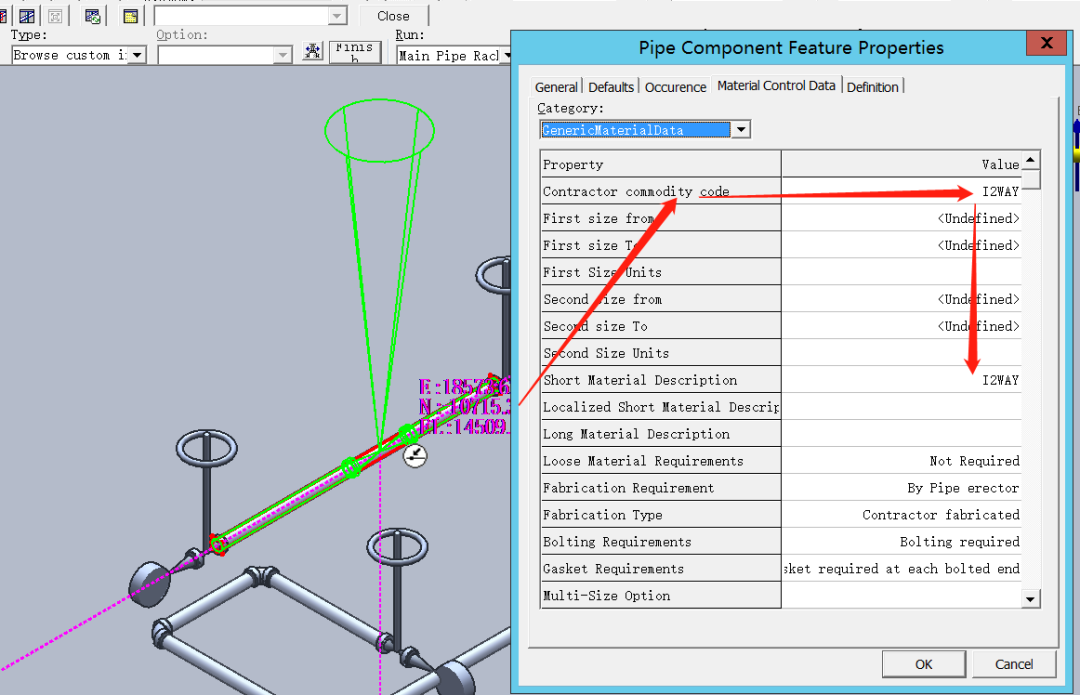

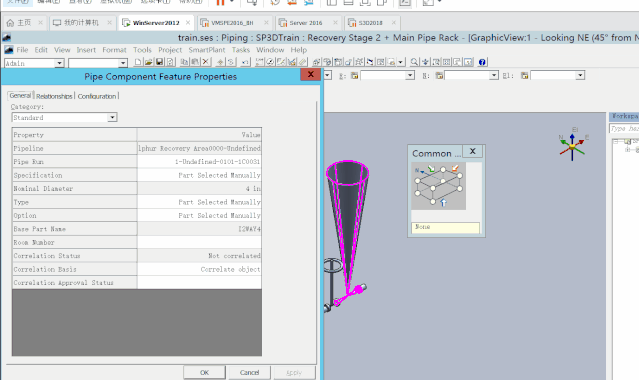

属性设置：

label rqe定义：

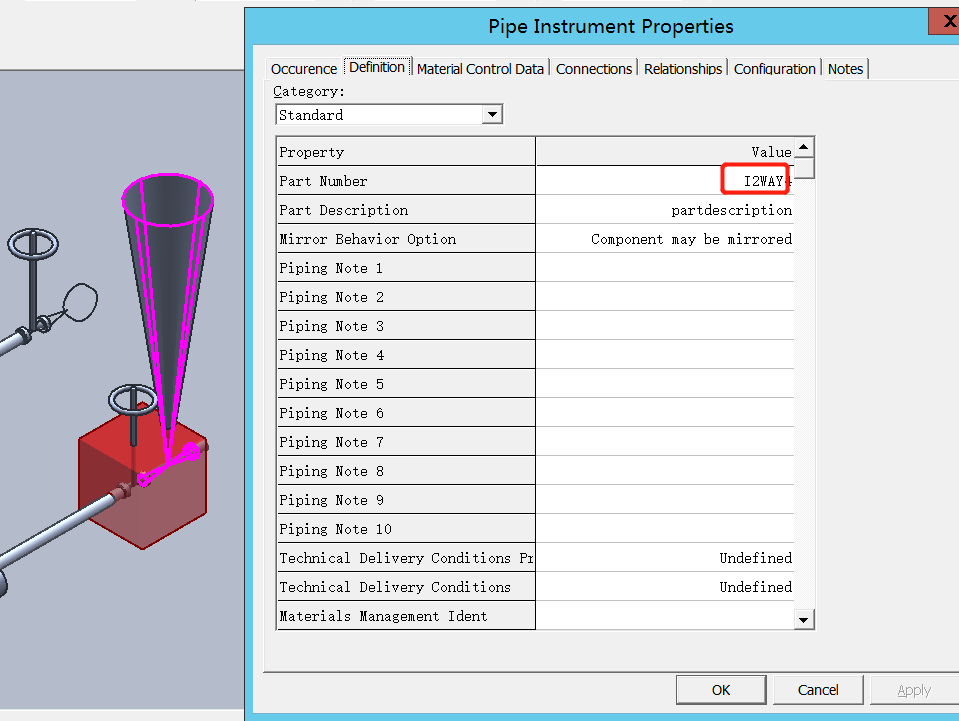

同理，使用part description属性操作如下：

label定义：

其次，

经测试，我们可以在Piping Commodity Material Control Data的数据中进行逐一添加。

首先确认相关元件的编码：

例表如下：

导入后，测试效果：

注：

1. 该方案要求标准化相关描述，或者添加通用描述，不宜过于详细，因为一些信息在描述中不通用，比如端口类型、磅级等。

2. 所需的元件的commodity code为不含尺寸的part number。

3. 关于ISO图纸中设置label mapping，本文不再赘述。请见ISO模板设置中的Label mapping功能中的仪表件特殊件的相关描述映射。

4. 使用Piping commodity material control data导入的数据非只读，即可以后续进行细化。
