Smart 3D平面图定制中的Orientation和Clipping详解

一、前言

当平面图需要对某种3D对象定义GraphicRule、Lable Rule或Dimension Rule时，需要进行三级过滤，第一级为Filter Name，表示符合3D过滤器里面的对象。第二级为Orientaion，表示3D对象的朝向，第三级为Clipping，表示3D对象被Volume切割的情况。

二、Primary/Secondary Orientation

1、功能：实现对不同朝向的3D对象过滤

2、特殊情况：Primary Orientation 和SecondaryOrientation都设置，表示过滤器里的3D对象同时满足这两个方向才可以过滤出来，一般为MemberPart和带坐标系的3D对象（设备、支架之类），两方向分别代表x和y方向。

3、值说明

空白:所有方向3D对象

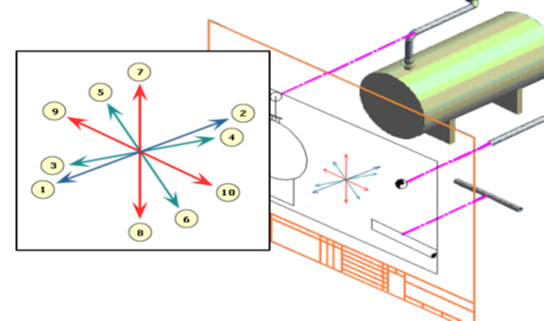

Normal:与纸面正交的3D对象，图中1、2

Normal,toward you:与纸面正交，且朝向你的3D对象，图中1

Normal,away from you:与纸面正交，且远离你的3D对象，图中2

Sloped:与纸面倾斜的3D对象，图中3、4

Sloped,toward you:与纸面倾斜，且朝向你的3D对象，图中3

Sloped, away from you:与纸面倾斜，且远离你的3D对象，图中4

Sloped, projects horizontal:与纸面倾斜，且投影为水平（即正左右方向）的3D对象，图中3、4且满足投影是图中9、10

Sloped, projects vertical:与纸面倾斜，且投影为竖直（即正上下方向）的3D对象，图中3、4且满足投影是图中7、8

Parallel:与纸面平行的3D对象，图中5、6、7、8、9、10

Parallel:horizontal:与纸面平行，且水平（即正左右方向）的3D对象，图中9和10

Parallel,vertical:与纸面平行，且竖直（即正上下方向）的3D对象，图中7和8

Parallel,pointing up:与纸面平行，且朝上的3D对象，图中7

Parallel,pointing down:与纸面平行，且朝下的3D对象，图中8

Parallel,pointing left:与纸面平行，且朝左的3D对象，图中9

Parallel,pointing right:与纸面平行，且朝右的3D对象，图中10

Parallel,sloped:与纸面平行，且倾斜的3D对象，图中5和6

三、Clipping

1、功能：实现对被Volume切割的3D对象过滤

2、特殊情况：对被Volume切割的端面替换处理为Symbol，如管道太极图

3、值说明

空白:所有被Volume切掉的和没有被Volume切掉的对象

Left:被Volume的左边界切掉的对象

Right:被Volume的右边界切掉的对象

Front:被Volume的前边界切掉的对象

Back:被Volume的后边界切掉的对象

Top:被Volume的上边界切掉的对象

Bottom:被Volume的下边界切掉的对象

Clipped:所有被Volume切掉的

Not Clipped:所有没有被Volume切掉的对象
