Smart3D项目中涂漆等级管理

涂漆防腐伴热等是管道的基本属性，遵循相关的设计规定，设计人需要对这些进行相关设计。

每个项目都有相关的设计规定，涂漆规范，防腐规定，保温说明等等。本文主要介绍一下在Smart3D中如何完成涂漆相关属性设计，以及需要的配置。

首先，在软件中所用属性涂漆归属于piperun。

基本设置操作如下：piperun的属性中的surface treatment and coating。

软件默认属性中，有内表面和外表面。我们需要在外表面的coating requirement和coating type属性中进行设置。

如上两图，我们完成了基本设置。但是这些选项是基于软件OOTB的环境，而项目规定中可能名称不一样。因此有必要进行相关自定义。

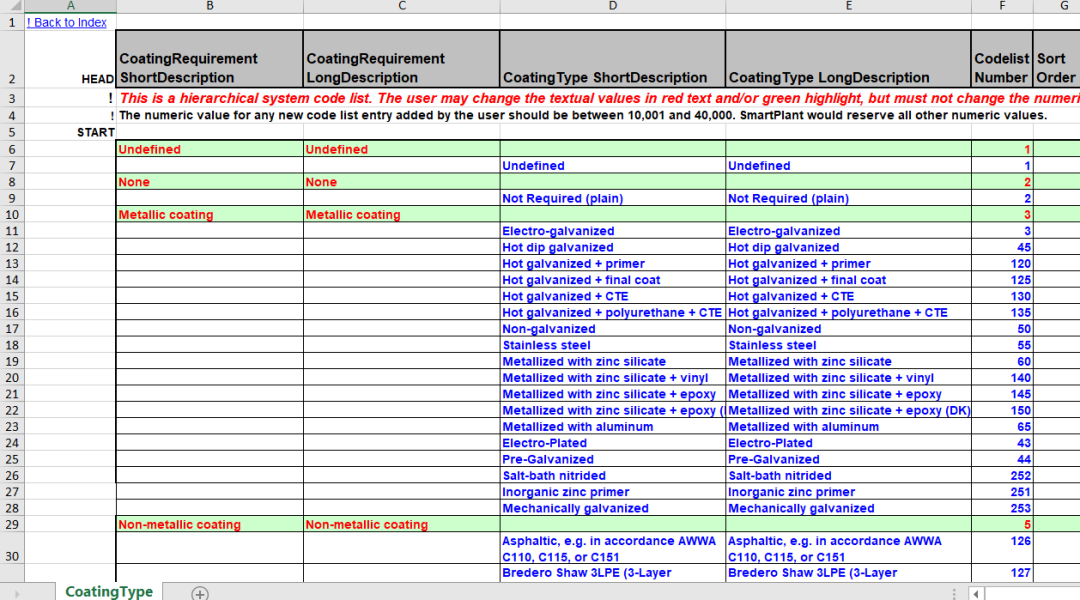

对于选项增补，我们首先要找到如下表格，codelist中的coating type的sheet。

从上图可以看出，该表格定义了coating requirement和coatingtype两个属性所需值。同时属性有depend on的关系。

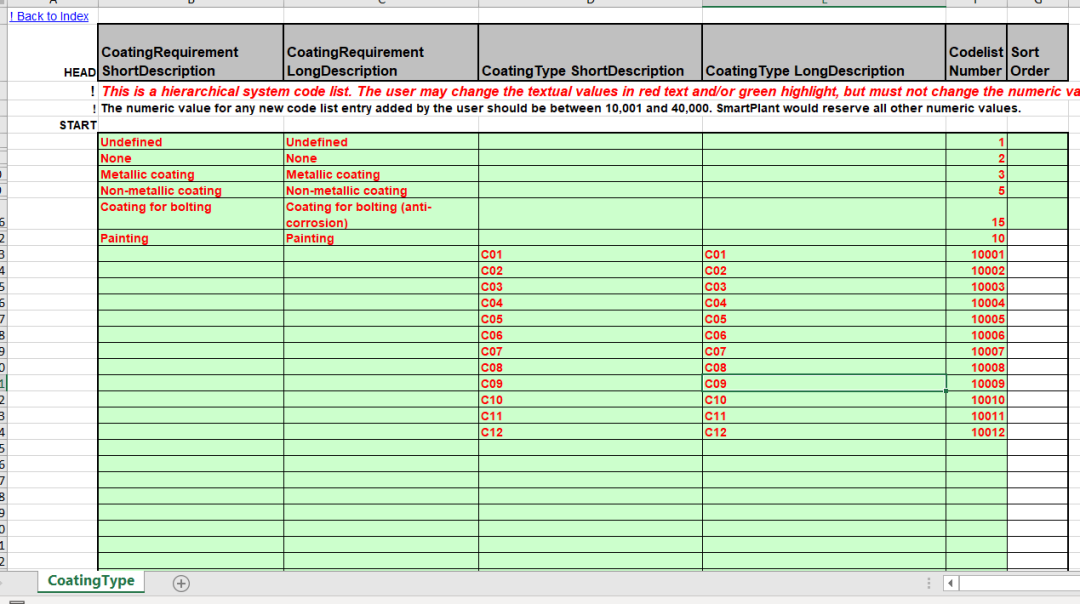

因此，如下图，需要在表格中添加如下相关数据。比如，C01~C12，codelist number为大于一万小于四万。

相关导入操作如下：注意codelist放置位置。

通过，如上的操作，就可以完成项目中相关选项在增补，从而满足项目应用的需求。通常管理时候多使用part表specification表，而本功能调整的是codelist有时候会惯性思维，此外导入时也容易误选相关位置。
