如何设置紧固件“Not To Be Reported”

当项目都完成了90%的review时。

项目管理员：老师，为什么ISO和报表里面不报料的法兰还报紧固件？

老师：紧固件设置“Not To Be Reported”了么？

项目管理员：法兰设置了！

老师：。。。

项目管理员：垫片螺栓怎么设置？

深深的无力感。。。。

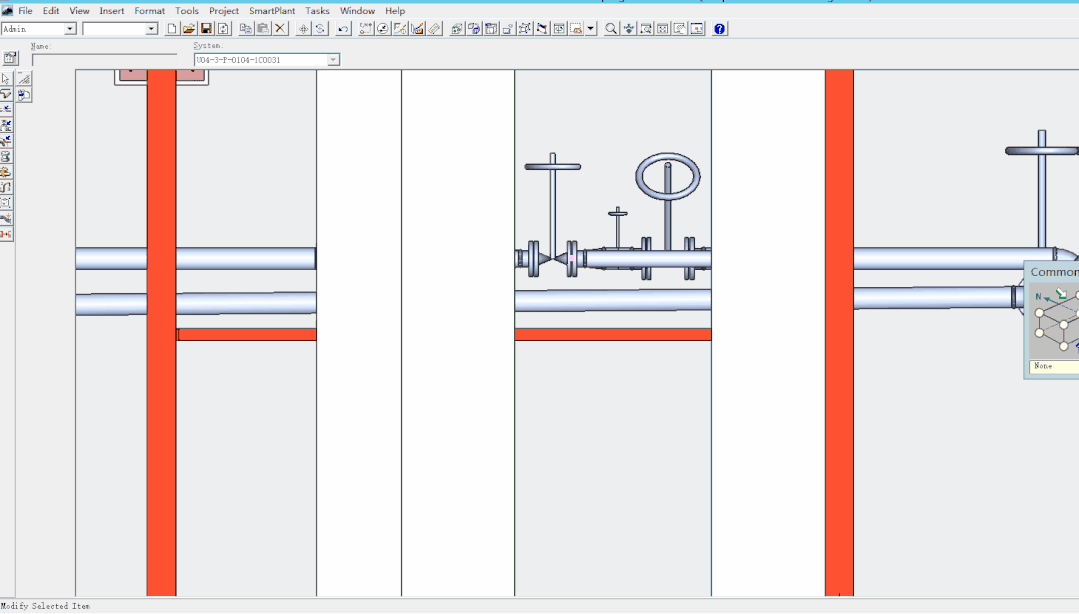

对于隐含件螺栓垫片来讲，设置不报料为基础操作里必讲的设置。也是设计操作人员必须掌握的基本操作。下面截图介绍一下相关操作。

如下为设置垫片not to be reported的相关操作：

locate filter设置为connections，选中要设置的法兰连接，跳到relationship上，找到gasket双击，选择occurrence，设置report requirement属性。

如下为设置螺栓的不报料操作：

locate filter设置为connections，选中要设置的法兰连接，跳到relationship上，找到bolt set双击，选择occurrence，设置report requirement属性。

如上为，设置紧固件不报料的相关基本操作。

设置上需要跳转，另外对于数量比较多的紧固件而言，工作量相对不少。同时目前为止，也没有免费的相关辅助工具来完成批量设置。
