Smart3D中电缆参考库管理

通常来讲，电缆的模型在Smart3D中做的不多。但是需要布置的时候，补充相关电缆参考数据就是必不可少的。本文，主要介绍一下相关cable参考数据库的管理。

从表格结构上来讲，cable的数据管理与on the fly模式的仪表件、特殊件没什么差别。并且还要简单不少。

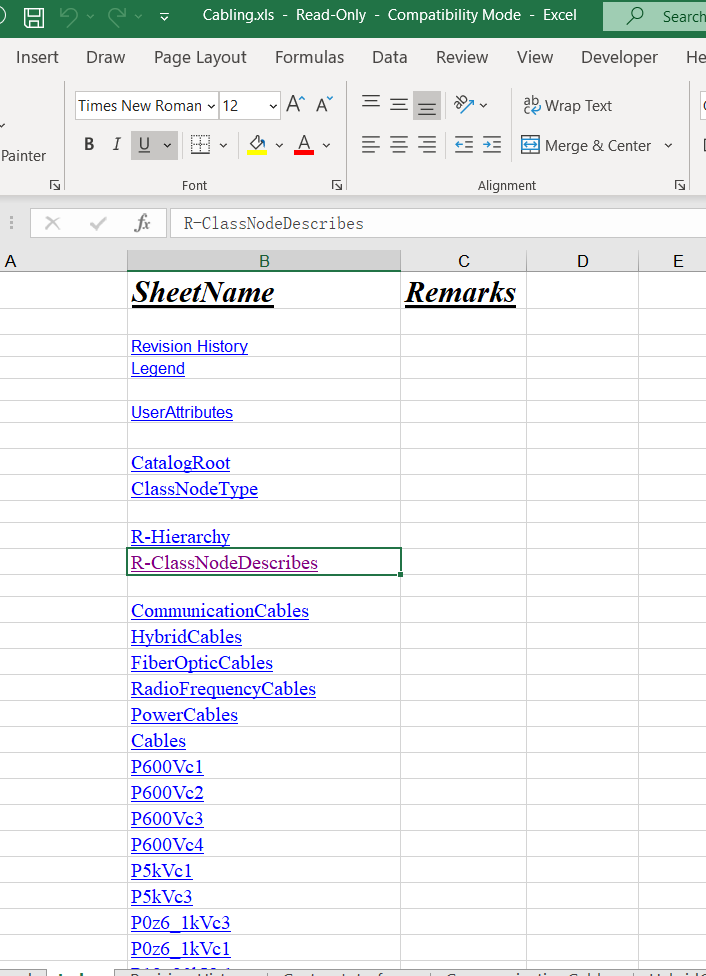

下图，为相关数据在catalog中的存储结构。

下图，为相关表格中的index。

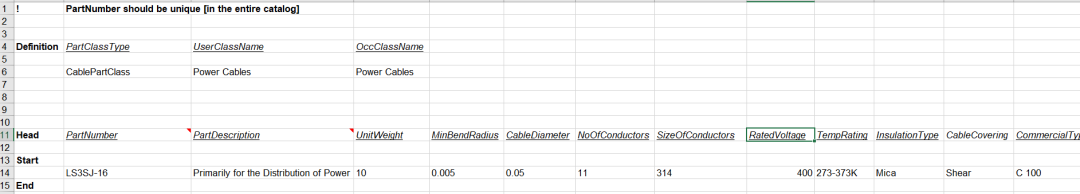

以 power cable为例，表格如下：

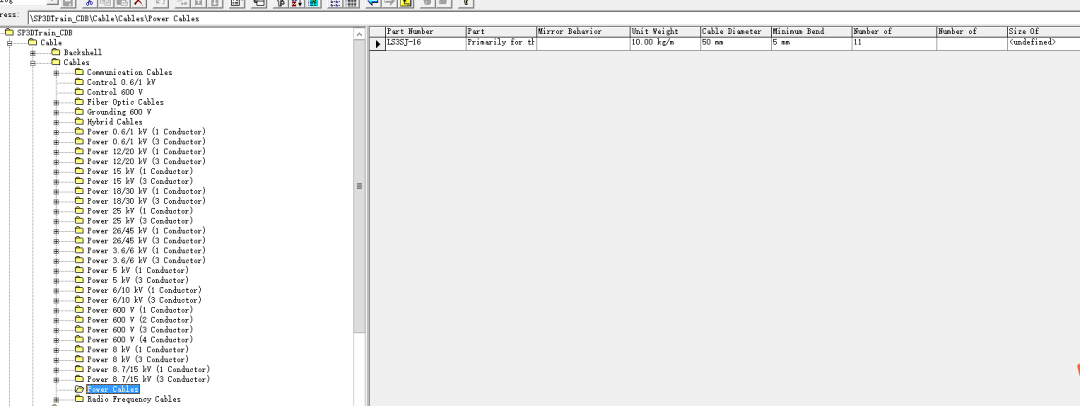

catalog如下：

如上两张图，我们可以发现，power cable的表格中定义了电缆的相关基本参数，显示在catalog图中的右侧部分。而对于左侧层级文件夹结构，其实是由另外的表格定义的。

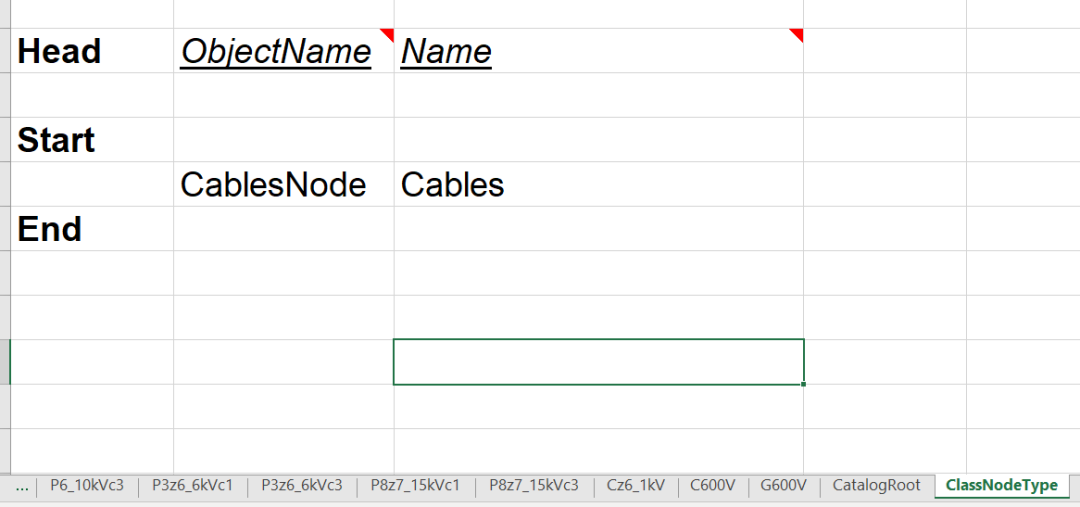

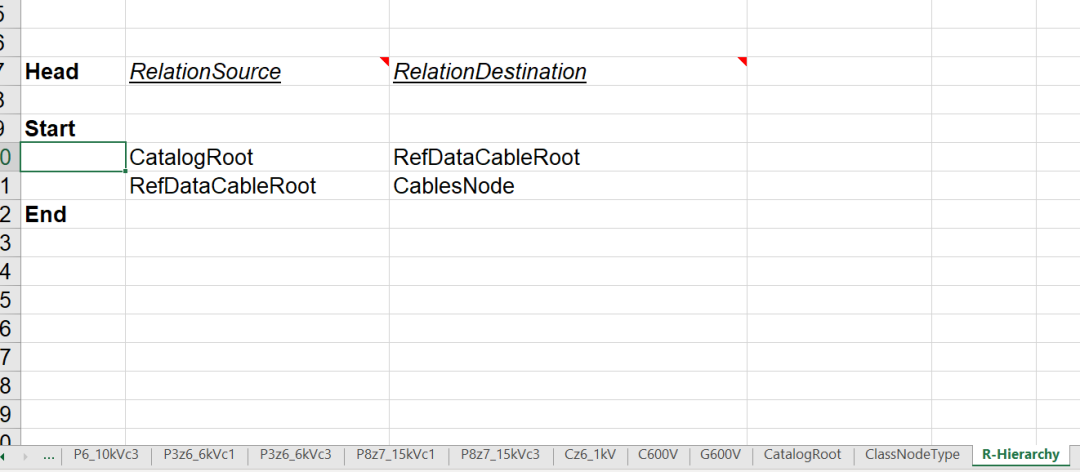

此外，还有两张表格：

通过以上几张表格，我们可以发现相关数据就可以存在于数据库中。下面强调一下：

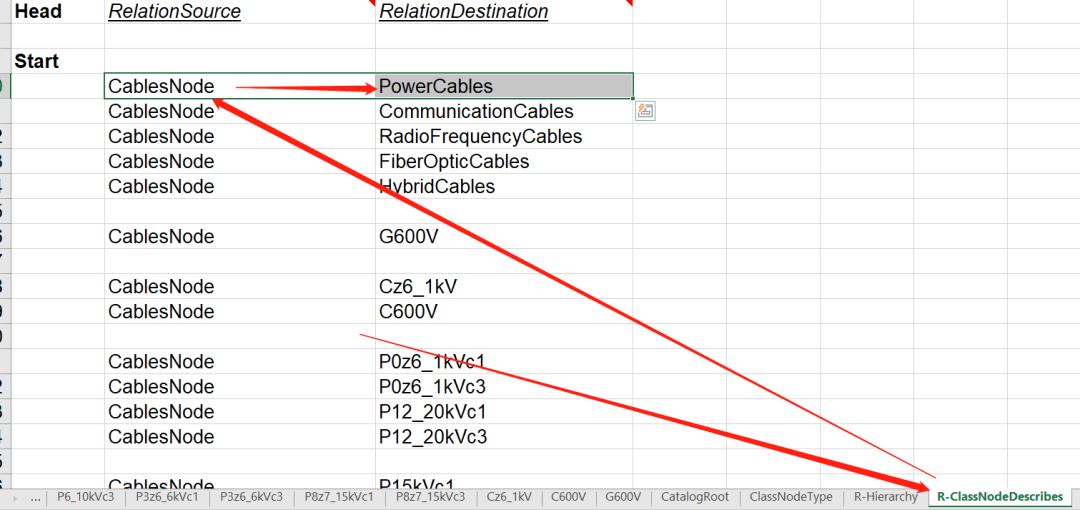

中所输入的子项为相关sheet的名字。

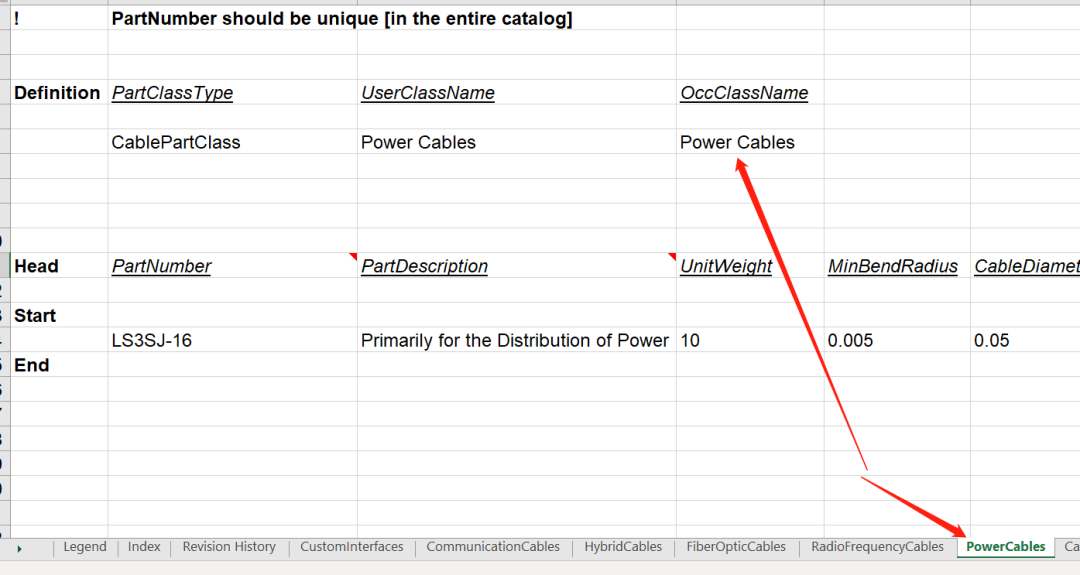

表格中的class name则负责了数据库中存储和界面显示的效果。

由此，我们在新增电缆数据的时候，需要修改的表格大多为：

R-ClassNodeDescribes：添加一个新的sheet，可以为公司及专业名，比如xxx公司的电气；xxx公司的仪表。注意不要用中文。

复制新建一个上面提到的sheet，然后在其中修改相关part number， class name等信息即可。

此外，还有可能要新增一下属性，与其他对象新增属性没什么区别。
