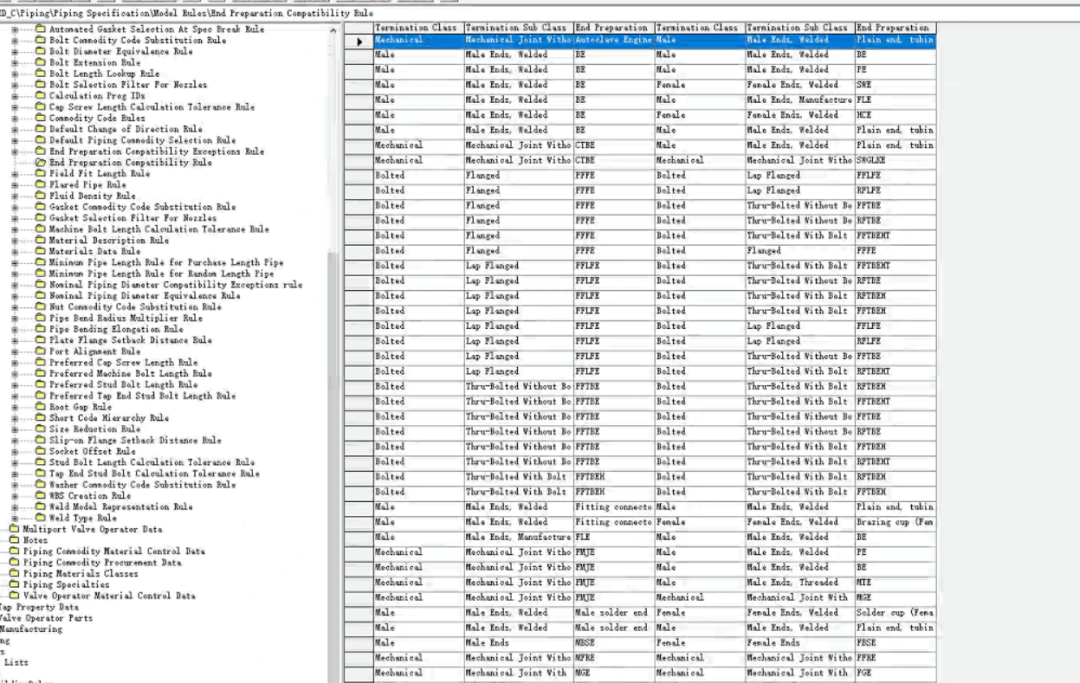

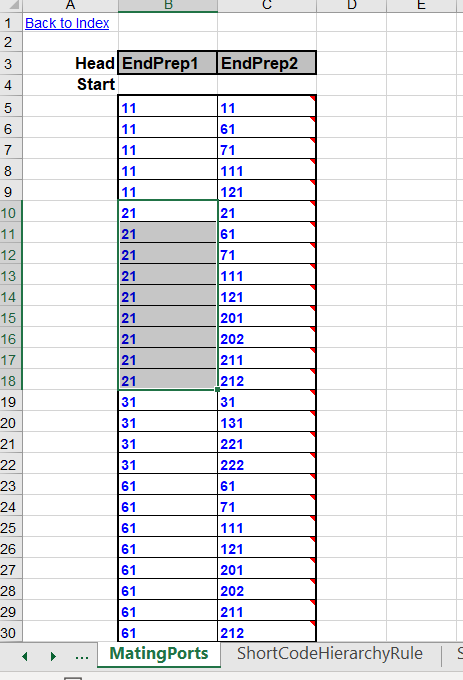

在等级管理文件中，有上面这个sheet，主要定义了软件中允许相互配合的端面，比如法兰的，21 mate with 21，比如承插焊的391配421。 默认配置：331×441

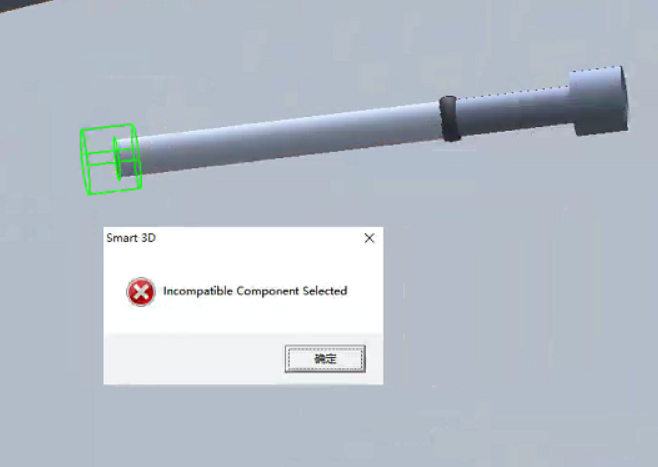

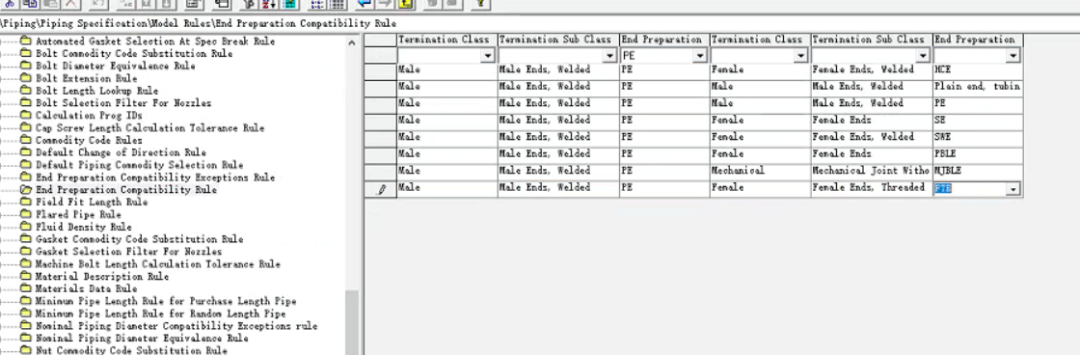

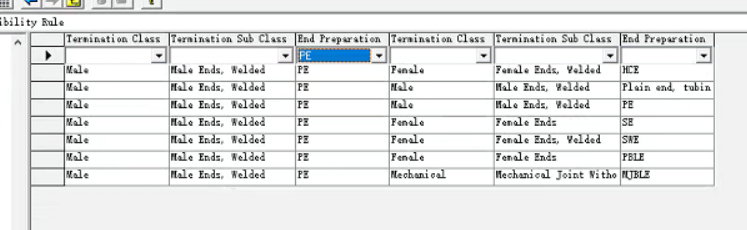

下面以391×441为例简单看一下： 未配置之前：

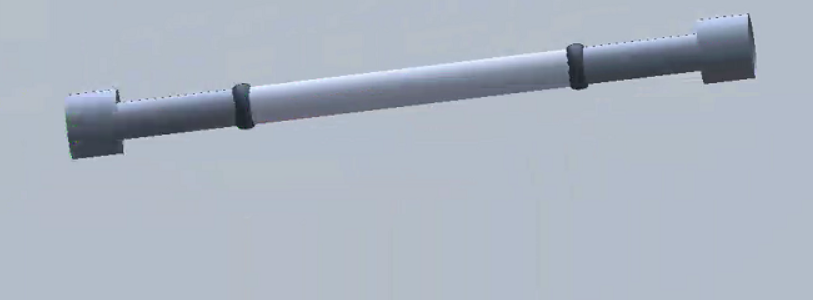

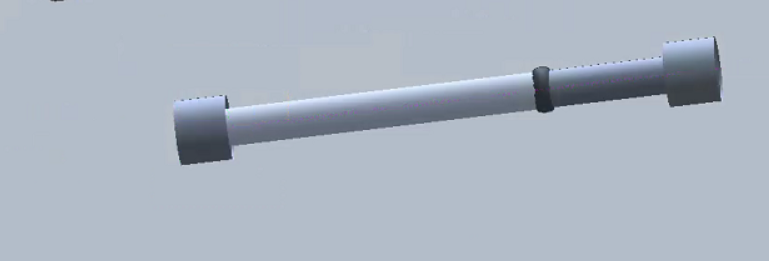

配置之后：

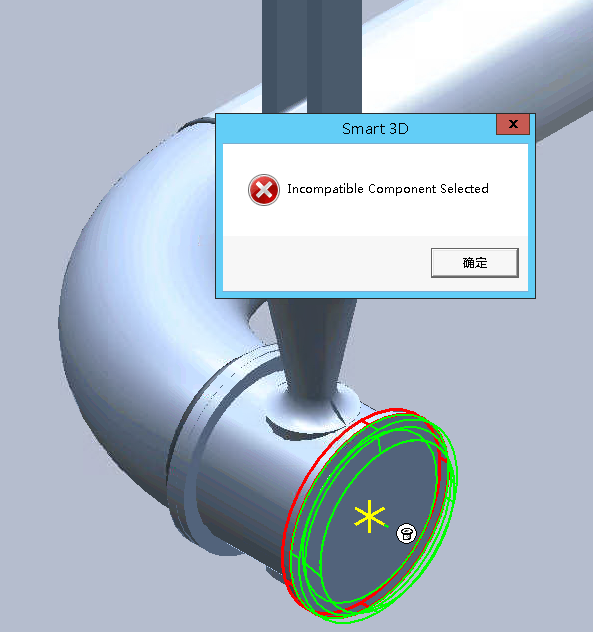

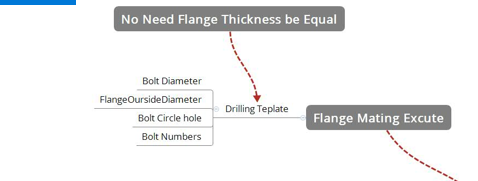

在现场车间管道可以将端部处理为管螺纹，从而保证与螺纹管件比如管帽或者螺纹阀门进行连接。从这个角度来讲，软件中也有可能支持直连而不报错。这就需要进行如上的配置。但是有些项目，等级中定义了nipple，PE x NPT的端部专门用来进行端口转换。这时候就需要将相关定义去除，让不合规的相关连接会生成错误提示。此外，对于法兰连接要额外讲几句。因为法兰端面的连接不仅仅是这个表定义好就能够满足项目要求的。因为项目中有不同磅级的法兰，各种磅级的法兰相同尺寸有一些是外形尺寸一样，能够连接在一起，有的又是不一样的，那样就不能够连接在一起。软件中也要做到这一效果，因此也有相关考虑。
