Smart3D设备原点调整操作

x x x x x x x x x x x x x x x

最近有人问如何调整设备的定位点，本文做一下简要介绍。

x x x x x x x x x x x x x x x

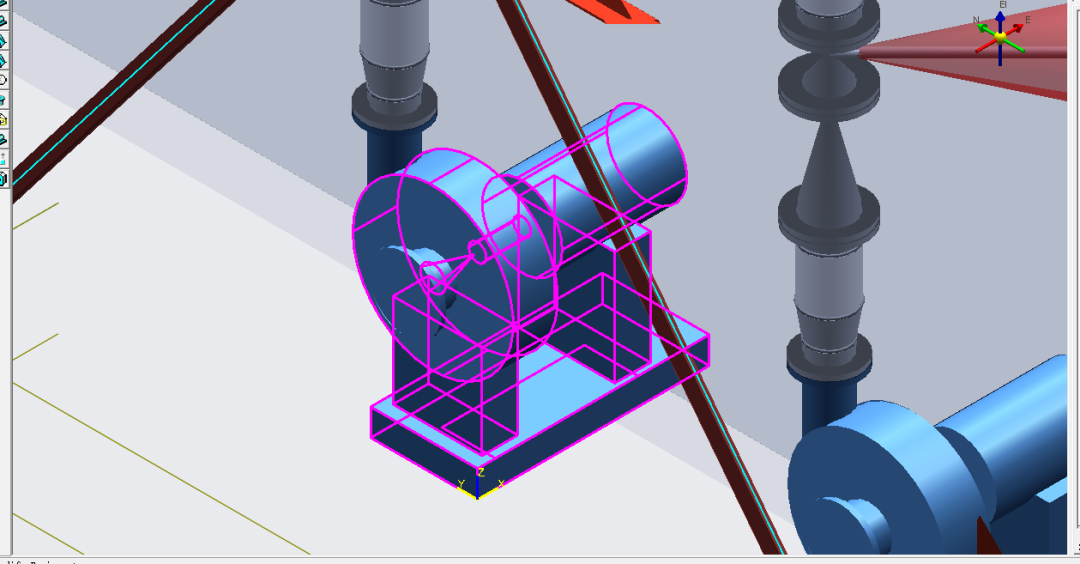

如上图，这台泵的定位点为基础的角点。通常我们会有需求，将泵的定位点设置在管口处。这时就需要在软件中进行一下，移动定位点的操作。

操作如下：

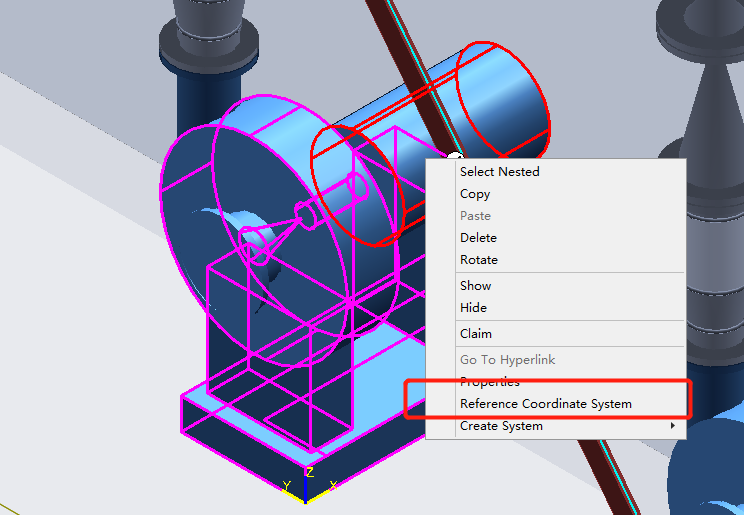

右键，选中“Reference Coordinate System”

x x x x x x x x x x x x x x x

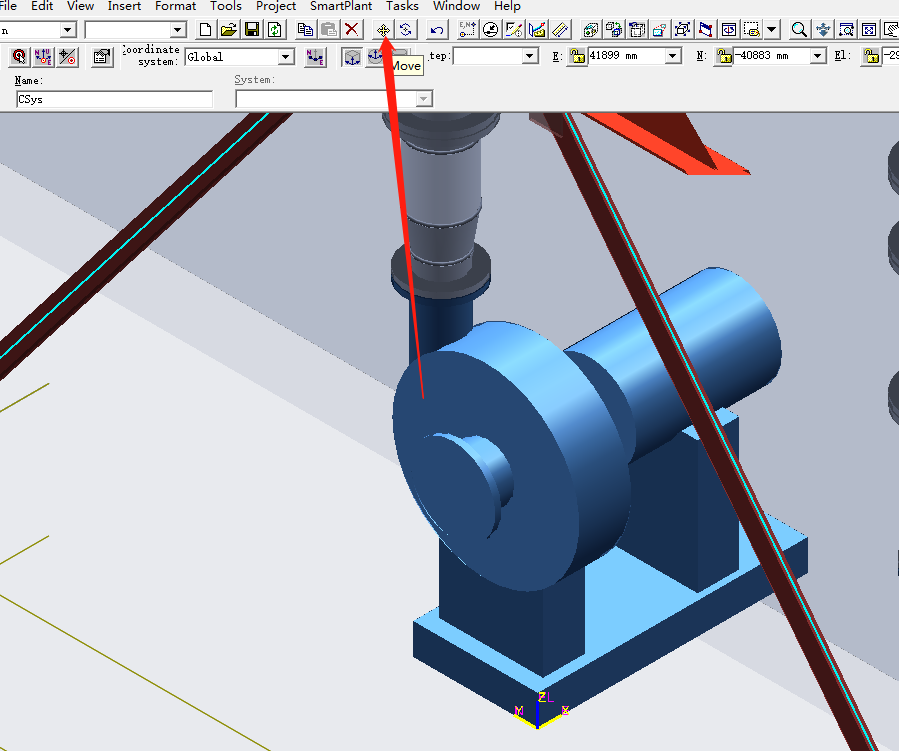

选中后，点击“Move”命令：

x x x x x x x x x x x x x x x

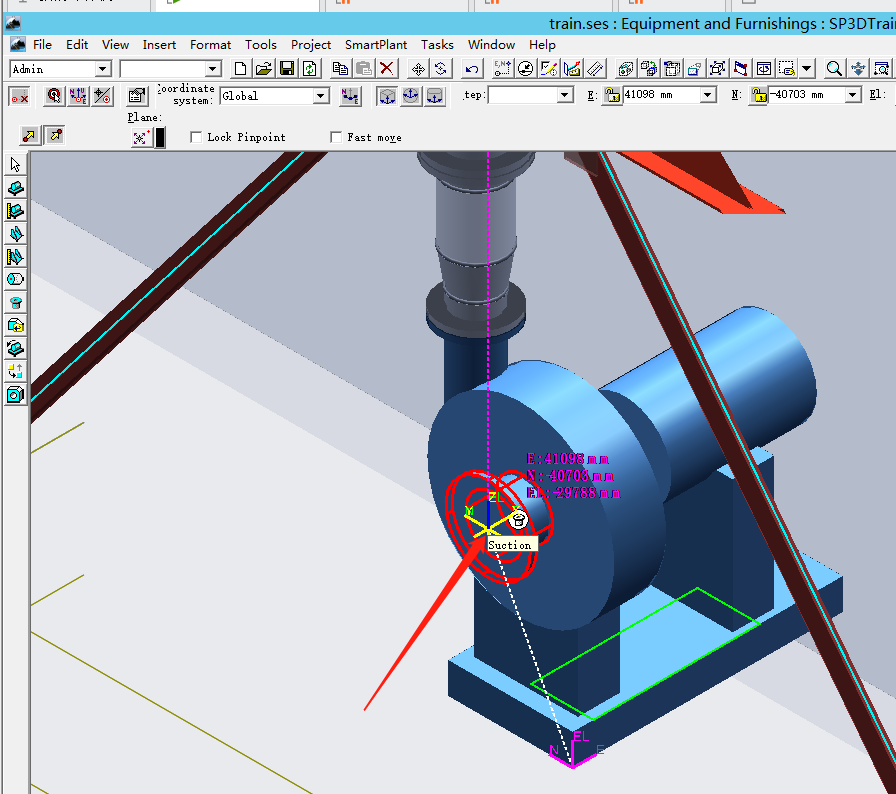

移动至需要的定位点处：

x x x x x x x x x x x x x x x

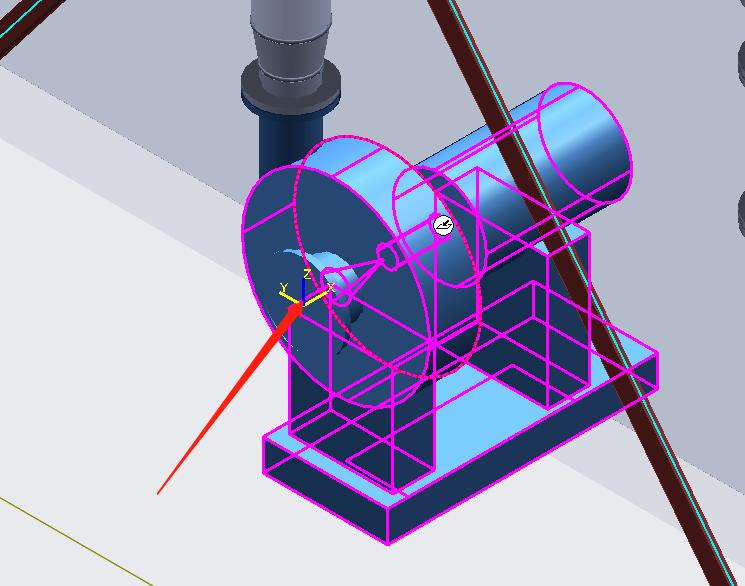

结果如下：

x x x x x x x x x x x x x x x

如上操作即完成了设备的定位点移动。

x x x x x x x x x x x x x x x

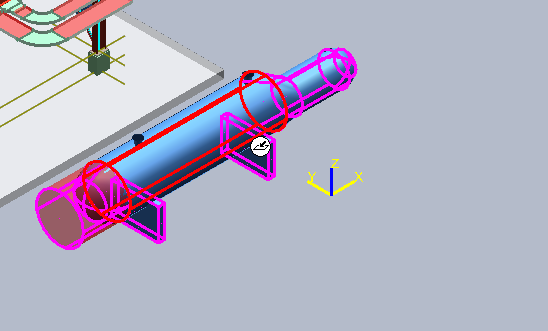

该操作不仅对参数化设备有效。更适用于design equipment基点的调整，因为好多时候操作不规范，往往导致设备的基点离设备的实体很远，这样在操作时会很让人头疼。利用如上操作，即可完成相关定位点的修正。
