Smart3D自带国标型材库简介

📅 2022-03-13 👤 pipingpig 📁 Smart3D , 模型视图 ✏️ 更新于 2026-08-20 👁 0 💬 0

最近，听说好多人不知道Smart3D软件有OOTB的国标GB的结构型材库。

本文做一下普及。

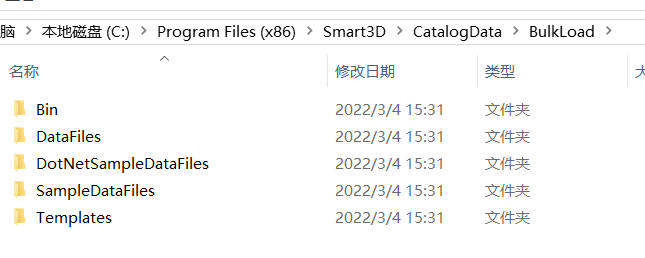

以Smart3D 2016版为例，在软件安装完成后会有如下文件夹：

对于数据库管理员来讲，上面的文件夹是最熟悉不过的了。在这里面有一系列的示例表格。包括了各种管道元件，示例等级，还有各种设备等等。当然也有本文要介绍的各种结构型材的相关数据。

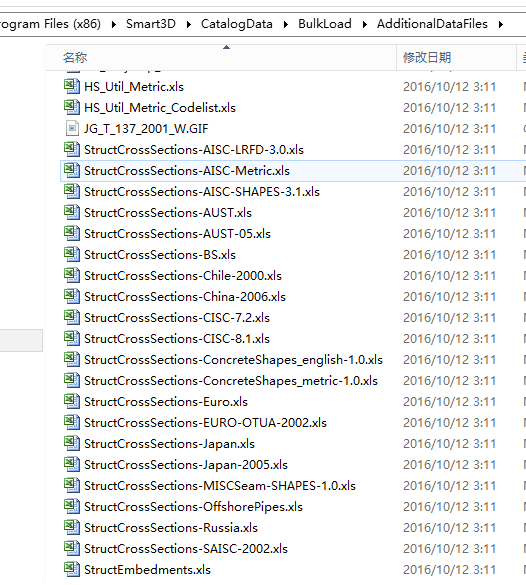

如上图，示例数据里面不仅仅有美标，还有欧标，俄标，日标以及我们的国标。

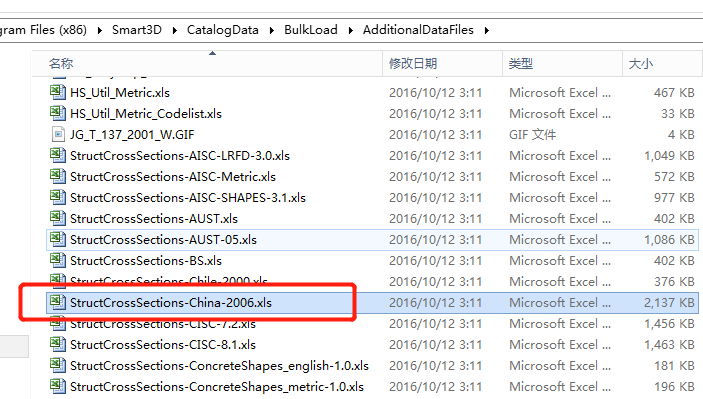

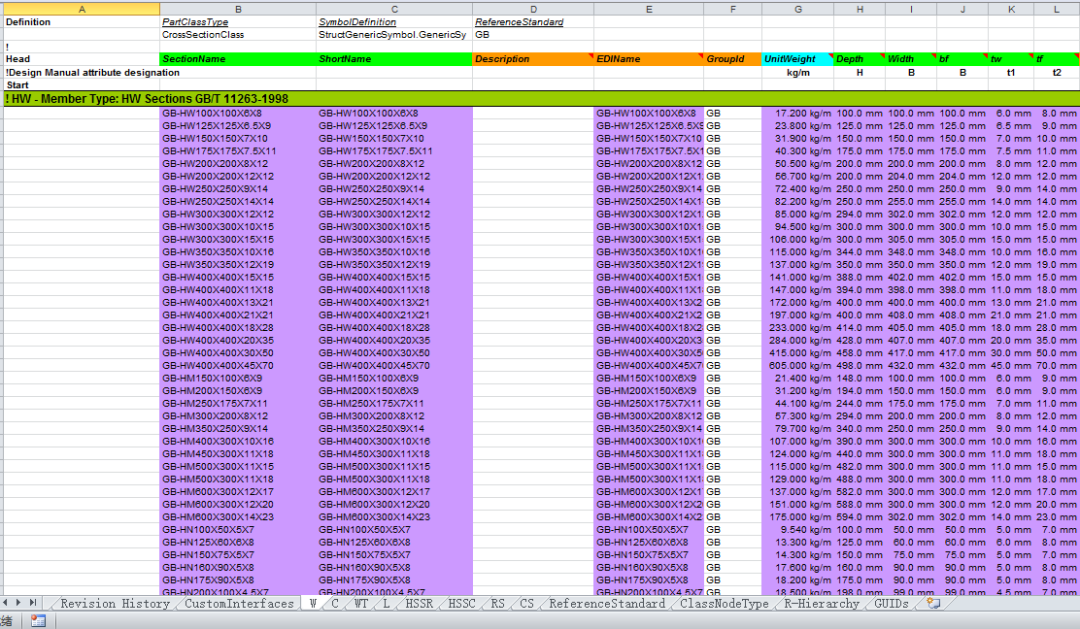

在这个文件中，我们可以看到国内项目中常用的各种HW，HM等等型材。

当然，上面数据可以看出来，数据使用的是GB/T 11263-1998的数据，时间有点久远。因此，在使用时，有必要做一些校正，对于过期数据进行一下调整。

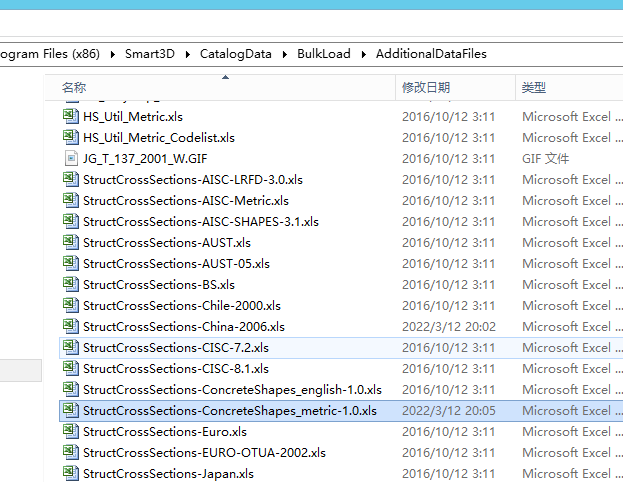

此外，文件夹中，还有一个公制矩形截面数据文件，如下图。

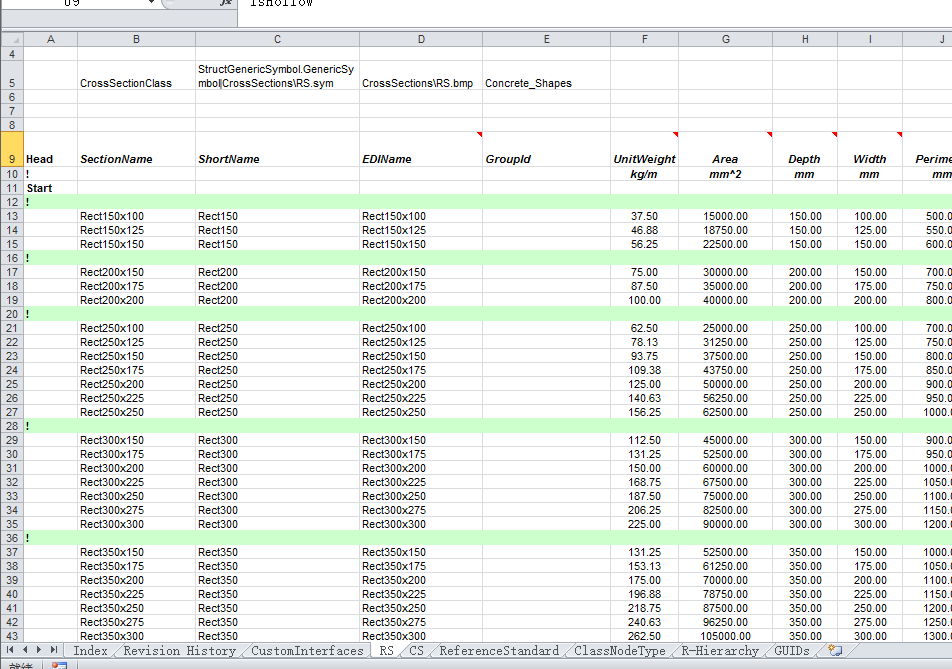

内容截图如下：

找到了相关数据文件，剩下的就是使用bulkload工具将数据导入到项目的Catalog中即可。
