Reportable Part的Material Description在ISO BOM显示错误的解决方案

最近在项目执行过程中遇到了Reportable Part的Material Description在ISO BOM显示错误的问题，测试了很多方案，特此记录一下。

问题描述

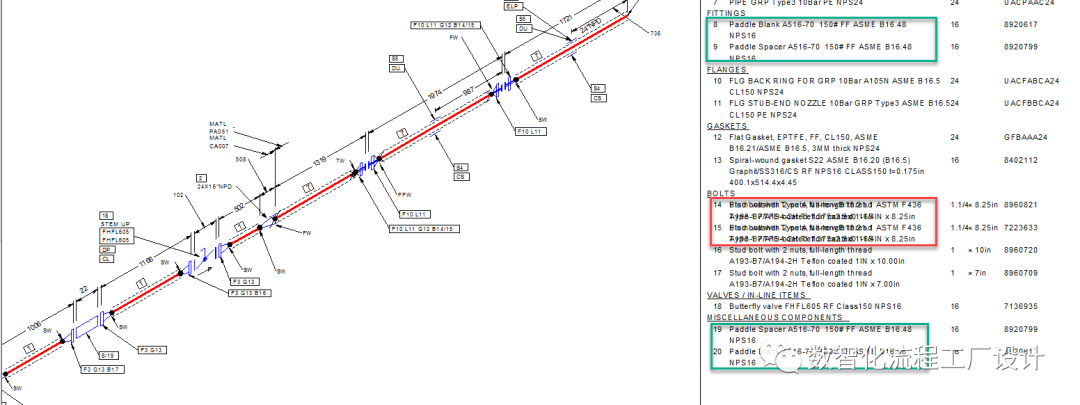

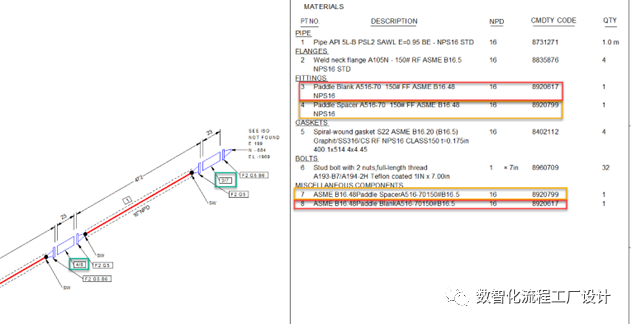

ISO图上Reportabel

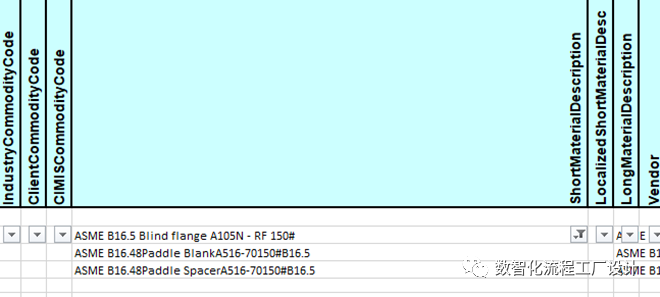

Part的描述不正确，获取的并不是Part表中MaterialsMgmtIDENT属性截取的描述，而是PipingCommodityMatlControlData的短描述

分 析

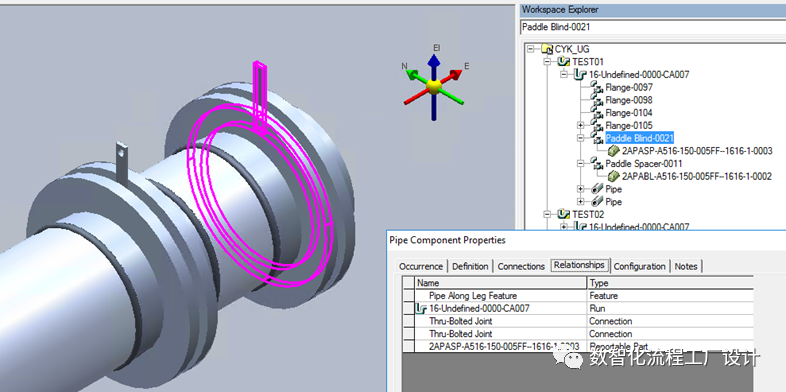

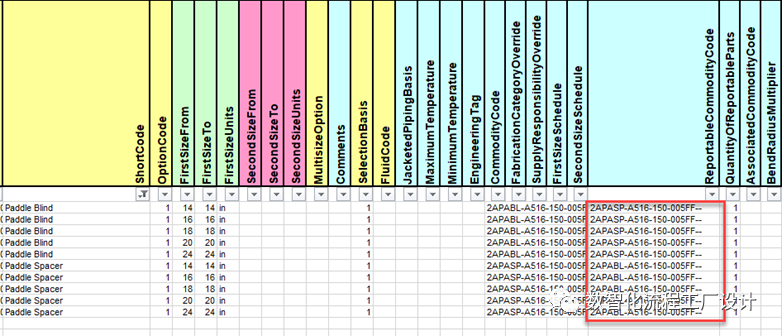

1.Paddle Blind&Paddle Spacer采用的是Reportabel的建库方式，需要获取描述位于Part表中MaterialsMgmtIDENT

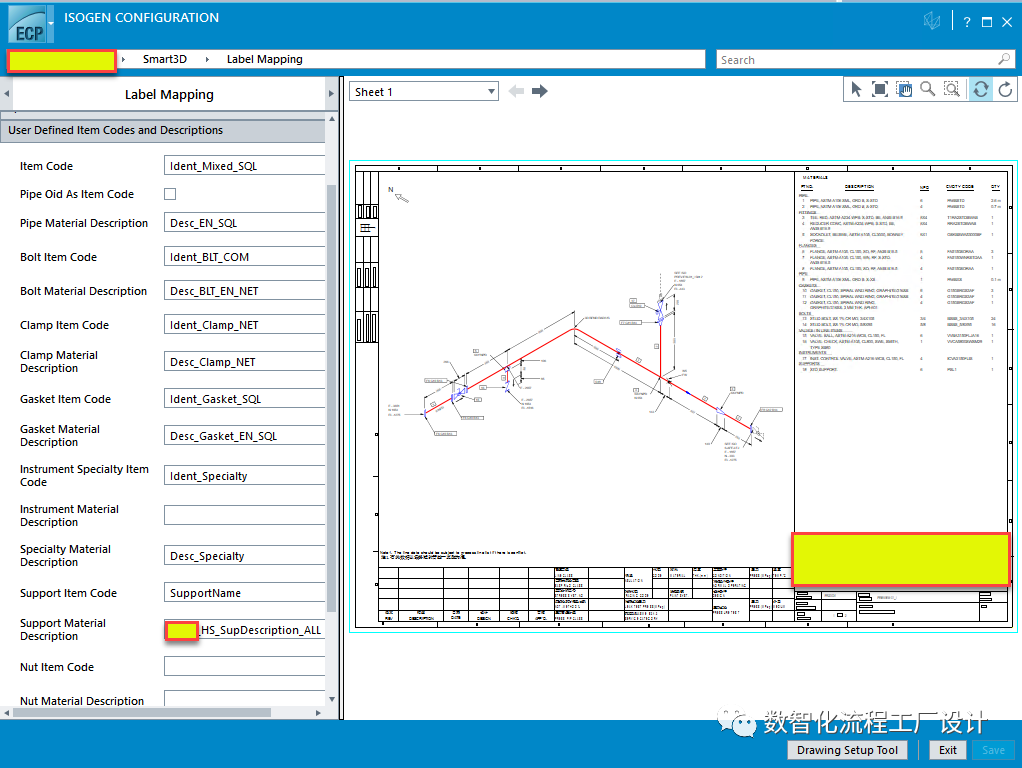

2.ISO图获取MTO描述Label mapping的位置是User Defined Item Codes and Descriptions.在User Defined Item Codes and Descriptions中没有Reportable Part这一类

3.获取Description的label在Report、SSMS中查询的结果正确

解决方案

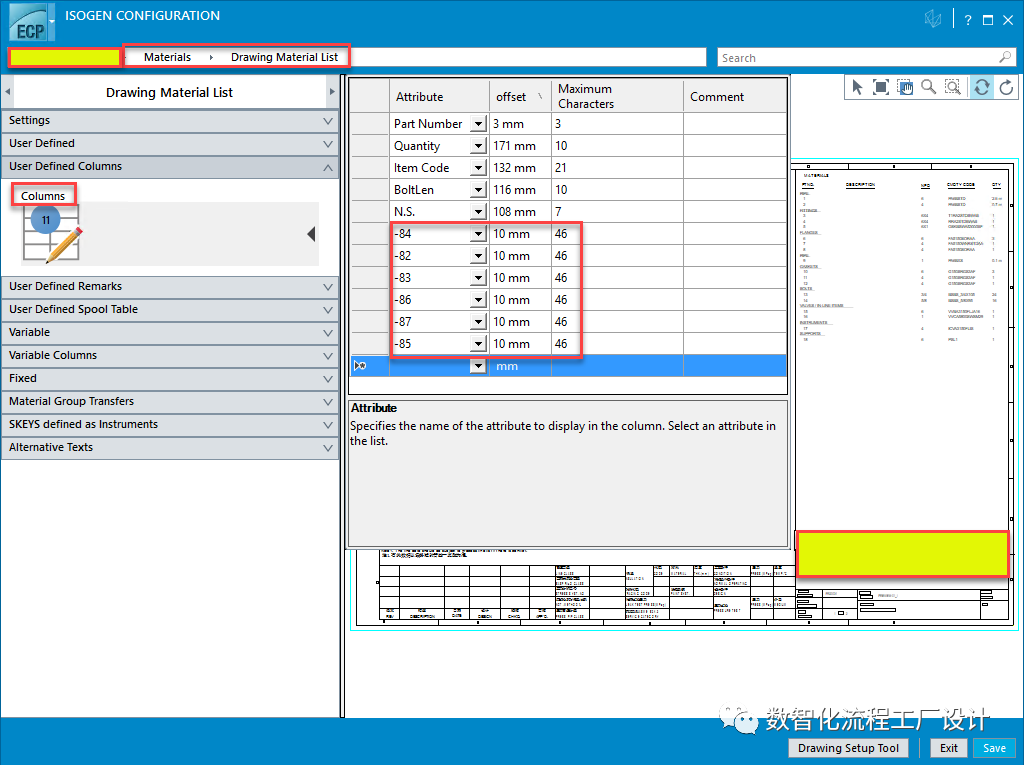

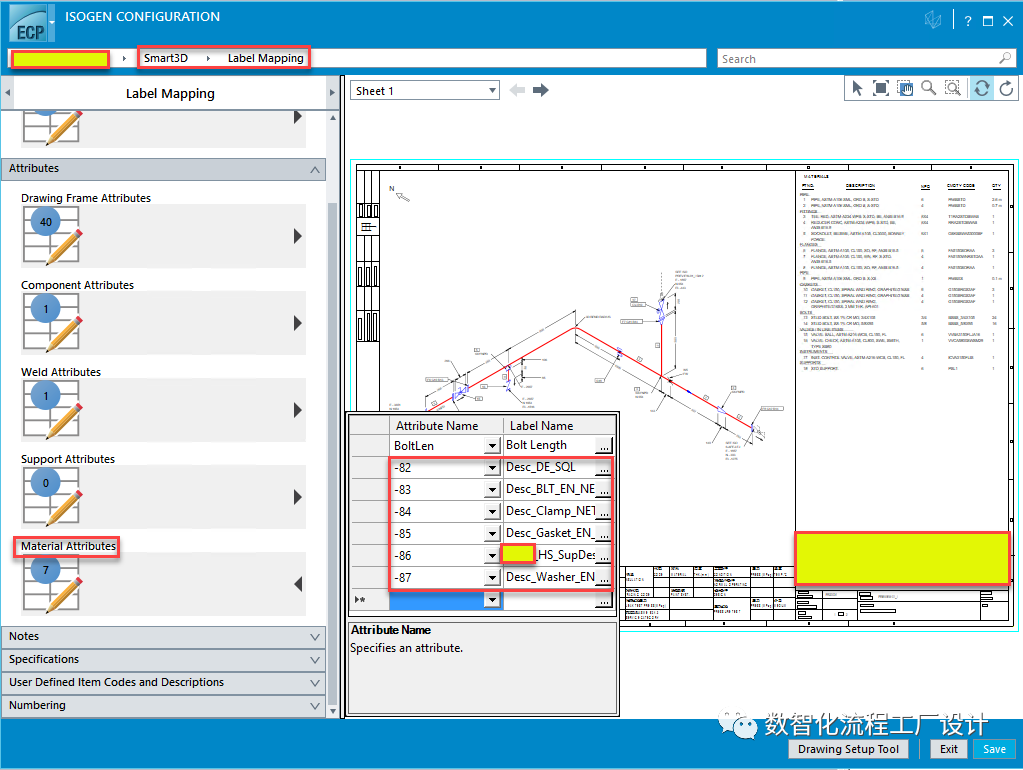

Plan A：将获取MTO描述Label mapping的位置由User Defined Item Codes and
Descriptions更改为Material
Attributes

这种方式可以解决Reportable Part描述错误的问题，但是在使用了Washer的项目中,Washer和Bolt的描述会重叠

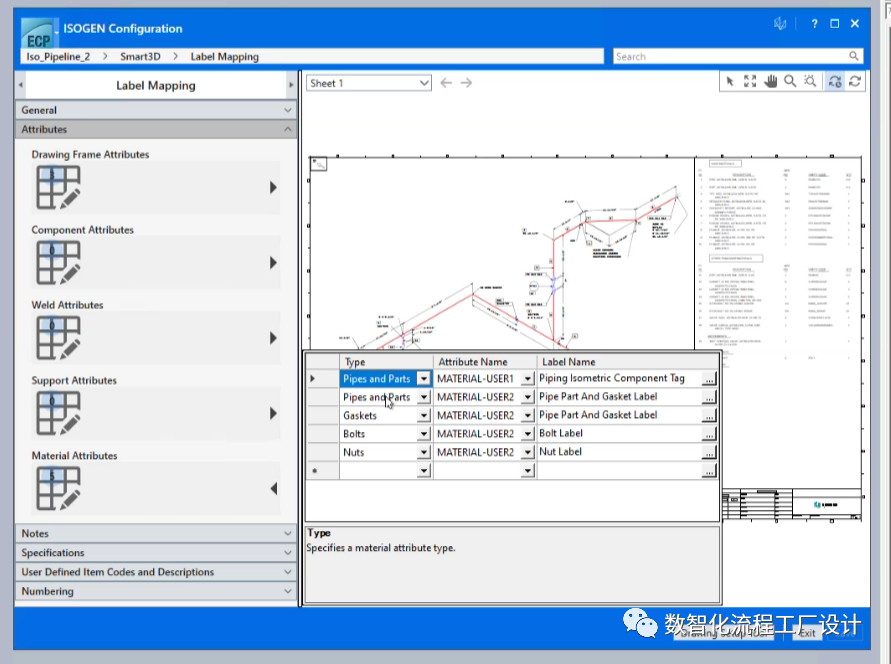

Note：在未发布的Smart 3D V13.2的Material Attributes中新增了Type列，会解决Washer和Bolt的描述重叠的问题

Plan B：使用Pre-Prpcessor程序在生成图纸时替换描述

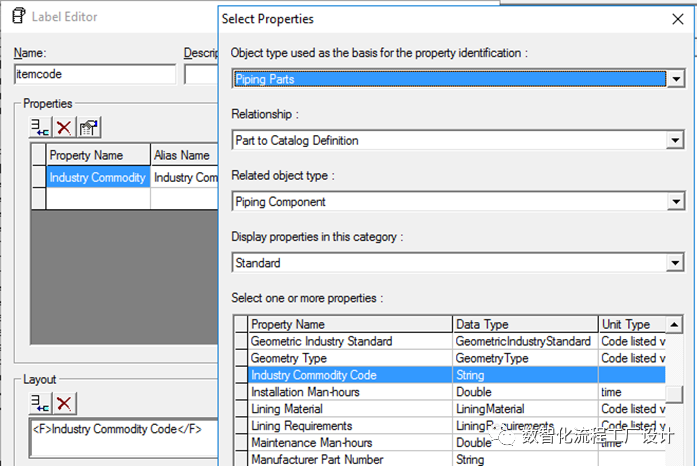

1.新建一个label，查询Industry
Commodity Code

1.

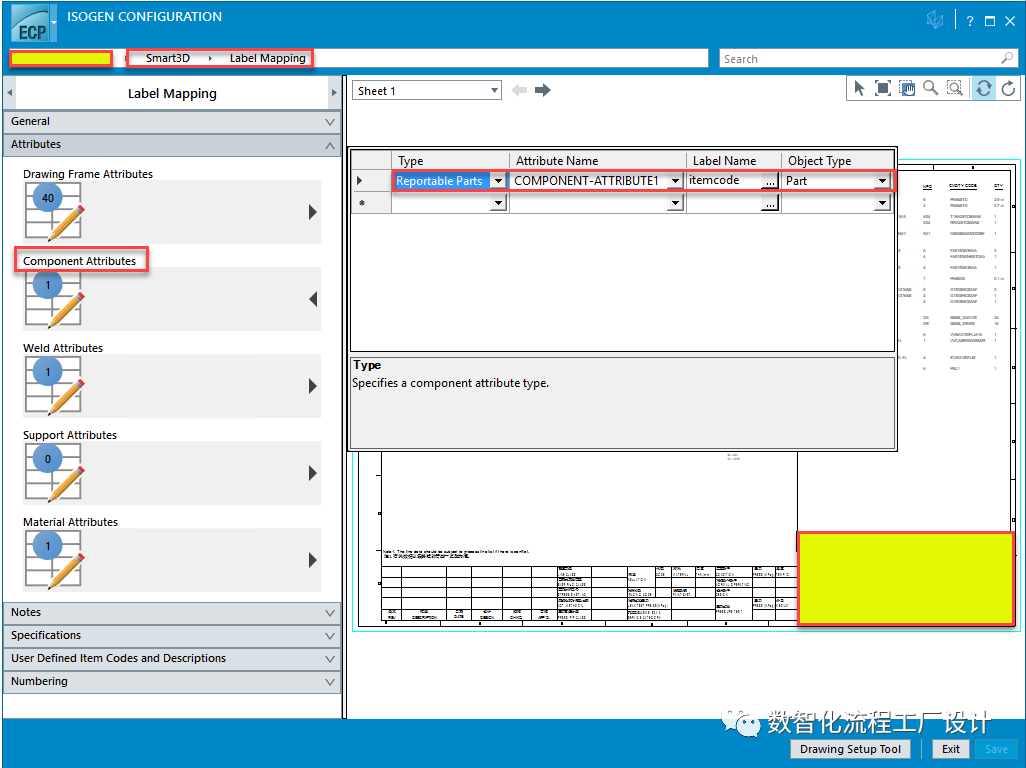

2.将新建的label mapping到Component attributes，Type选为Reportable Parts

1.

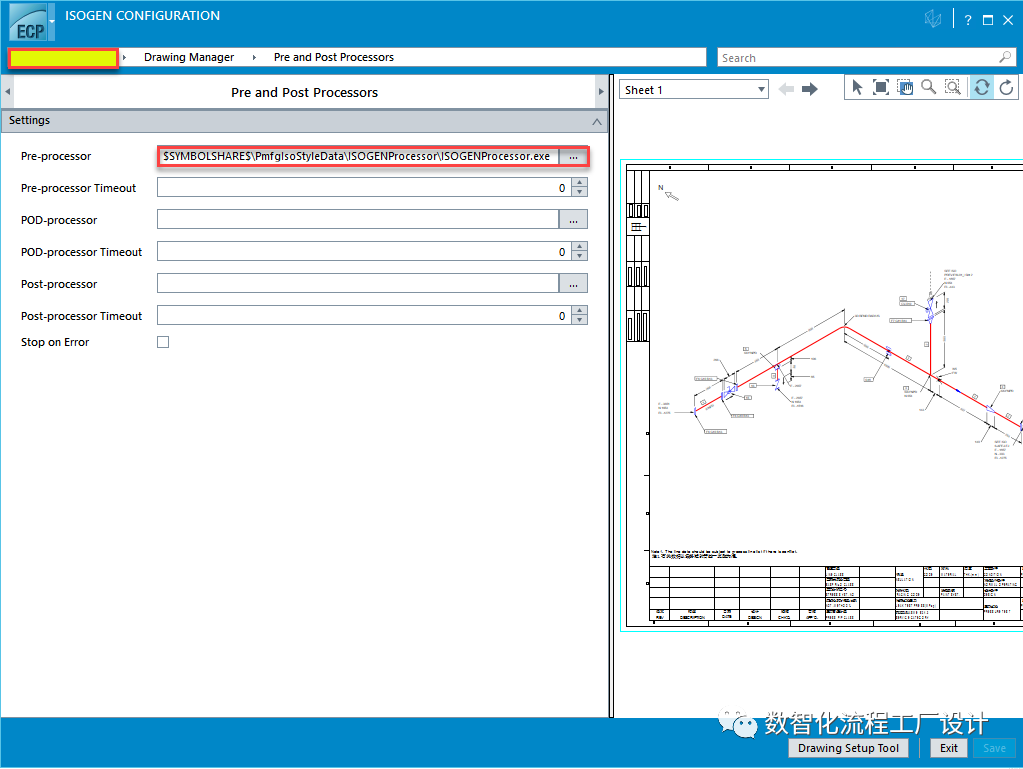

3.挂载Pre-Prpcessor程序

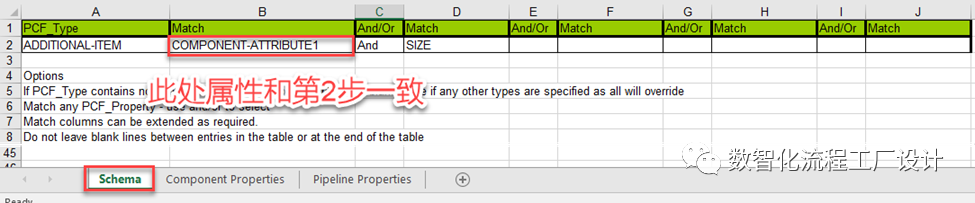

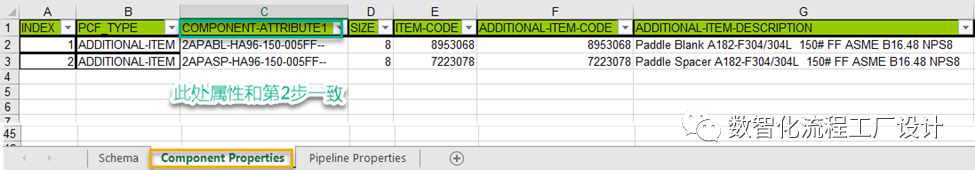

4.在Enhance_PCF.XLS中填写需要替换的Reportable Parts的信息

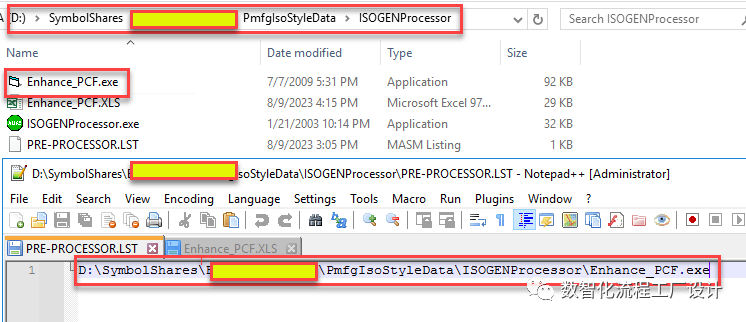

5.设置PRE-PROCESSOR.LST路径

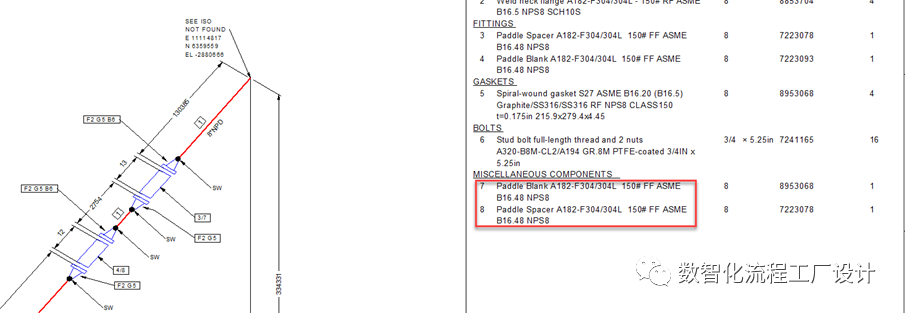

这种方式可以解决Reportable Part描述错误的问题，但是当Catalog中Reportable Part信息修改后需要手动修改Enhance_PCF.XLS中的信息

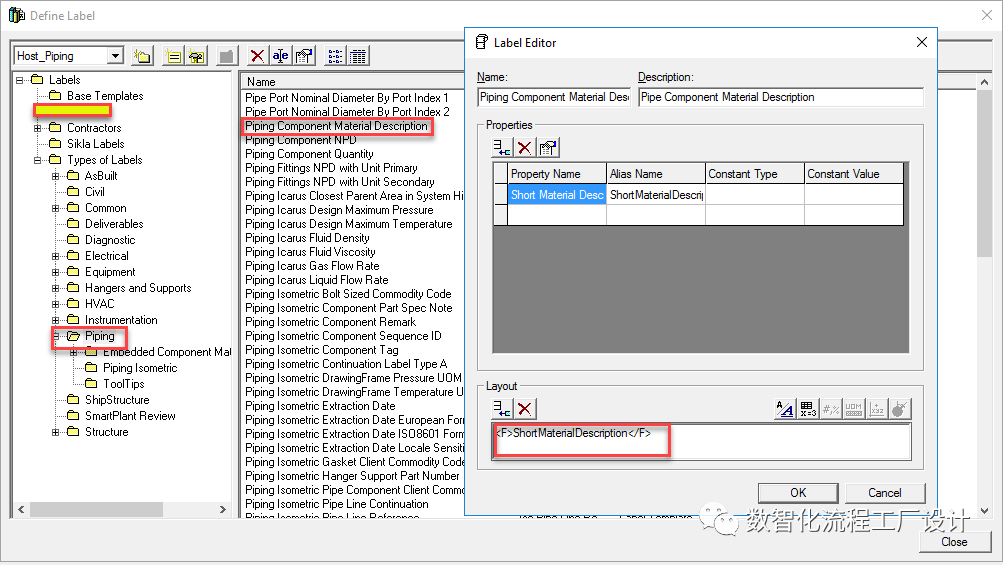

Plan C：修改OOTB的label：Piping Component Material Description

Reportable Part在ISO中归类为Miscellaneous Component，而User Defined Item Codes and Descriptions中并没有Miscellaneous Component这一类，对于没有定义的类，ISOGEN会使用Piping Component Material Description这个OOTB的label来查询描述，这个label查询的就是PipingCommodityMatlControlData的短描述，和问题一致

复制User Defined Item Codes and Descriptions中查询普通管件描述的label的：Desc_EN_SQL，并改名为Piping
Component Material Description，将OOTB的label替换掉，ISO中Reportable

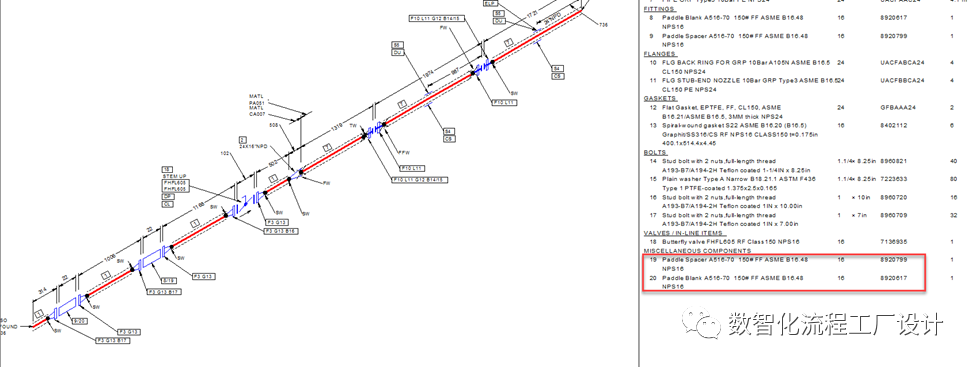

Par的Description即可变得正常。
